FISSO 3D-Mess-Gelenkstative

FISSO 3D-Gelenkstative mit mechanischer Zentralklemmung, Feineinstellung und wählbaren Magnet-, Vakuum- oder Granitfüßen.

  • FISSO 3D-Gelenkstative mit mechanischer Zentralklemmung, Feineinstellung und wählbaren Magnet-, Vakuum- oder Granitfüßen.
  • Alle Gelenke mit einem Zentralspanngriff fixieren und lösen
  • Spielfreie Micro-Feineinstellung für Ø 8 mm und Schwalbenschwanz
  • Aktionsradien von 130 bis 630 mm und unterschiedliche Gerätefüße
Anfragekorb öffnen

Unverbindliche Nettopreise für B2B-Kunden. Die Daten werden automatisiert gepflegt; verbindlich ist ausschließlich unser geprüftes Angebot oder unsere Auftragsbestätigung.

Artikelnummern aus technischen Dokumenten und Zubehörlisten können Sie hier direkt zur Suche kopieren oder eingeben.

Produktbeschreibung

Technik und Anwendung im Überblick

Hier finden Sie bei Bedarf die vollständigen technischen und praktischen Informationen.

Vollständige Beschreibung anzeigen Beschreibung schließen

Zentralklemmung und Positionierung

Mit einem Griff werden drei Gelenke in fünf Bewegungsrichtungen gleichzeitig fixiert oder gelöst. Das rein mechanische, stufenlose Klemmsystem arbeitet ohne Hydrauliköl. Die Friktionsklemmung und die Vorspannung verhindern ein unkontrolliertes Zusammenfallen und schützen das eingesetzte Messgerät.

Auswahl nach Größe und Messaufgabe

Das kompakte Modell 4206002 mit 130 mm Aktionsradius eignet sich besonders für Fühlhebelmessgeräte und enge Platzverhältnisse. Die Modelle 4206003 und 4206004 mit 200 mm Aktionsradius sind für allgemeine Messuhr- und Messtasteraufgaben ausgelegt. Die größeren Modelle bieten 280 mm Aktionsradius; 4206009 erreicht 630 mm.

Gerätefüße und Haftung

Zur Auswahl stehen Rund- und Schaltmagnete mit 170 bis 1500 N Haftkraft, ein Konturmagnet für unebene oder gewölbte Flächen, ein Vakuumsockel für ebene porenfreie Flächen sowie ein Granitschiebefuß für Hartgesteinplatten.

Aufnahme und Lieferumfang

Die Stahl-Feineinstellung besitzt eine kombinierte Aufnahme für Schaft Ø 8 mm und Fühlhebeltaster mit Schwalbenschwanz. Geliefert wird das komplette Gelenkstativ mit Gerätefuß und Feineinstellung, jedoch ohne Messuhr oder Messtaster.

Artikelvarianten

Passende Ausführung auswählen

Ballbach-Art.-Nr. Ausführung Messbereich / Größe Technische Merkmale Nettopreis Details Anfrage

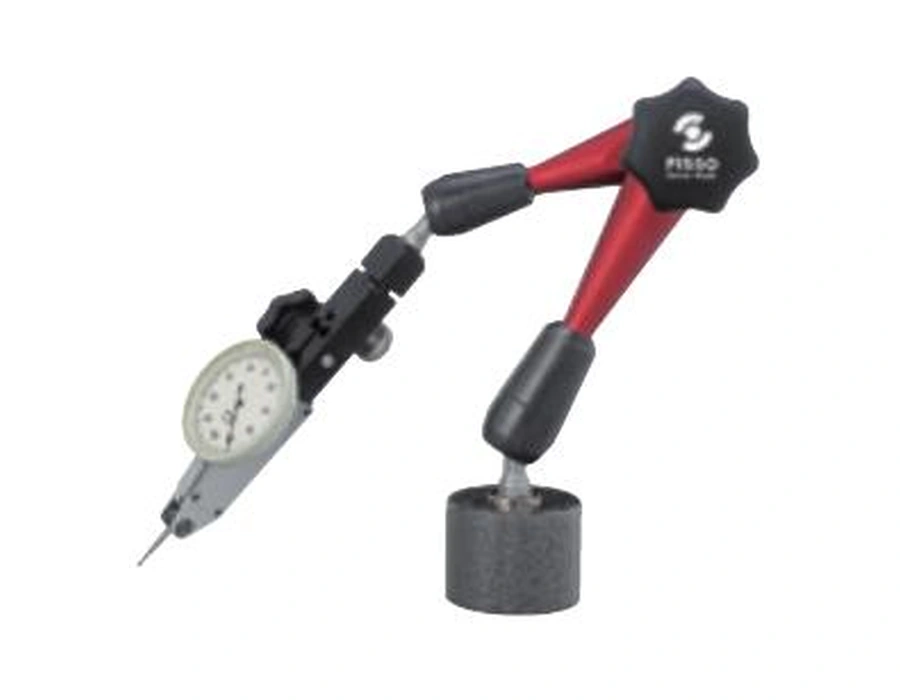

4206002 3D-Mess-Gelenkstativ mit Rundmagnet Aktionsradius 130 mm Haftkraft 170 N 281,00 €

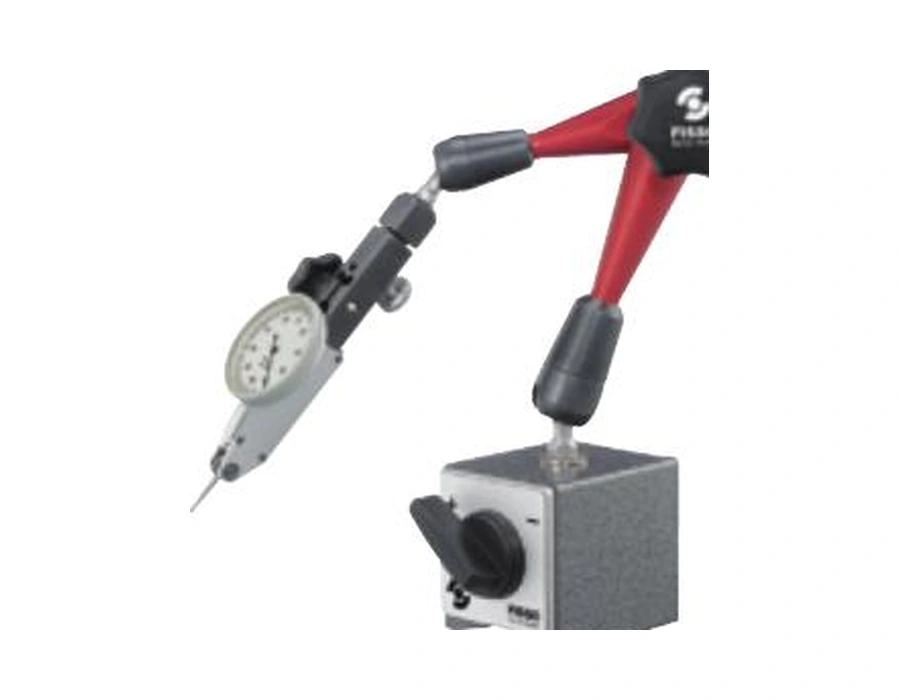

4206003 3D-Mess-Gelenkstativ mit Schaltmagnet Aktionsradius 200 mm Haftkraft 750 N 368,00 €

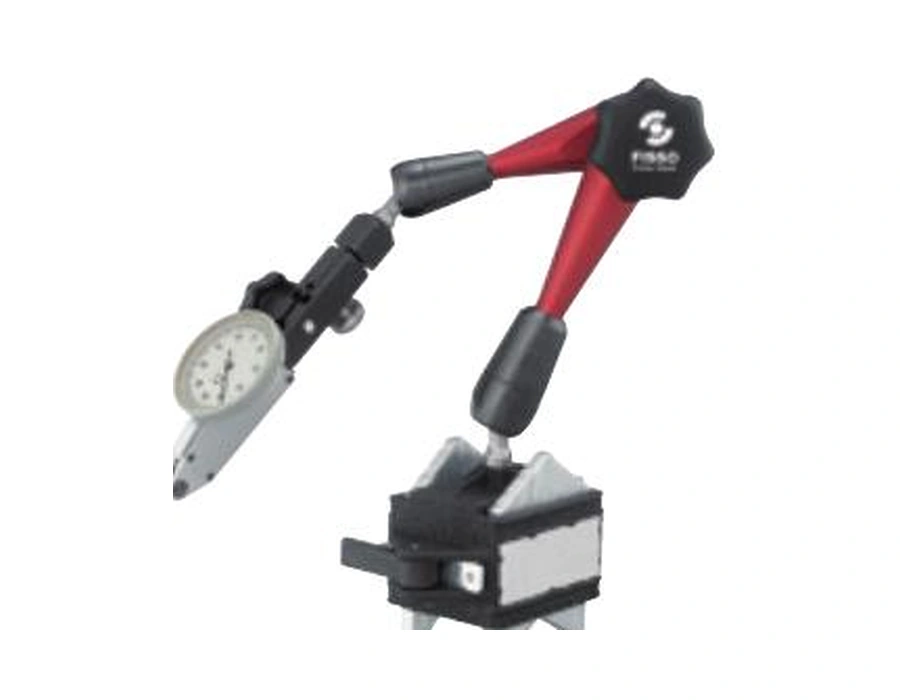

4206004 3D-Mess-Gelenkstativ mit Konturhaftung Aktionsradius 200 mm Haftkraft ca. 600 N 374,00 €
4206005 3D-Mess-Gelenkstativ mit Schaltmagnet Aktionsradius 280 mm Haftkraft 750 N 459,00 €

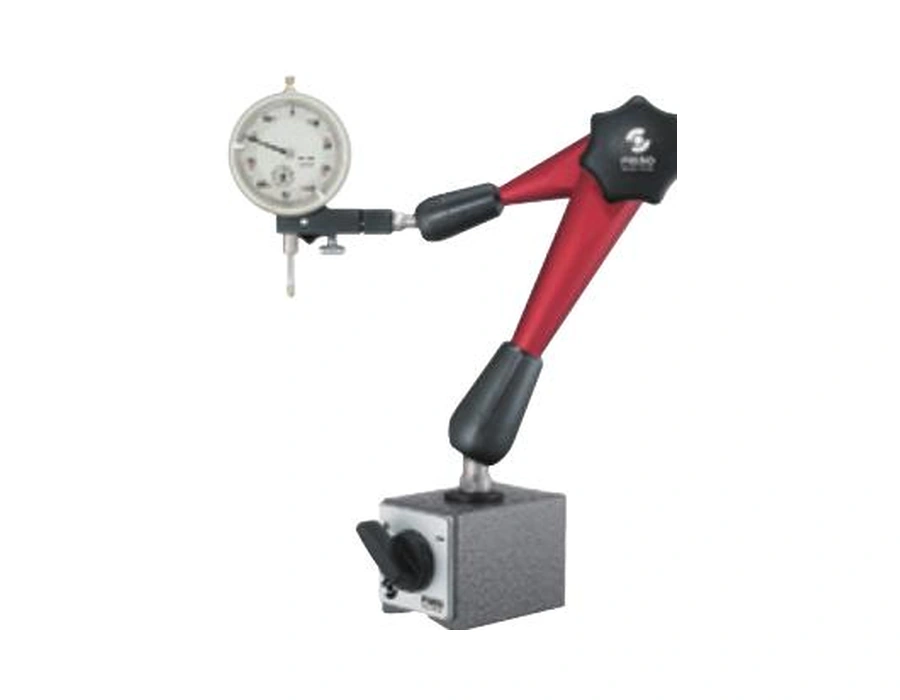

4206006 3D-Mess-Gelenkstativ mit Schaltmagnet Aktionsradius 280 mm Haftkraft 900 N 483,00 €

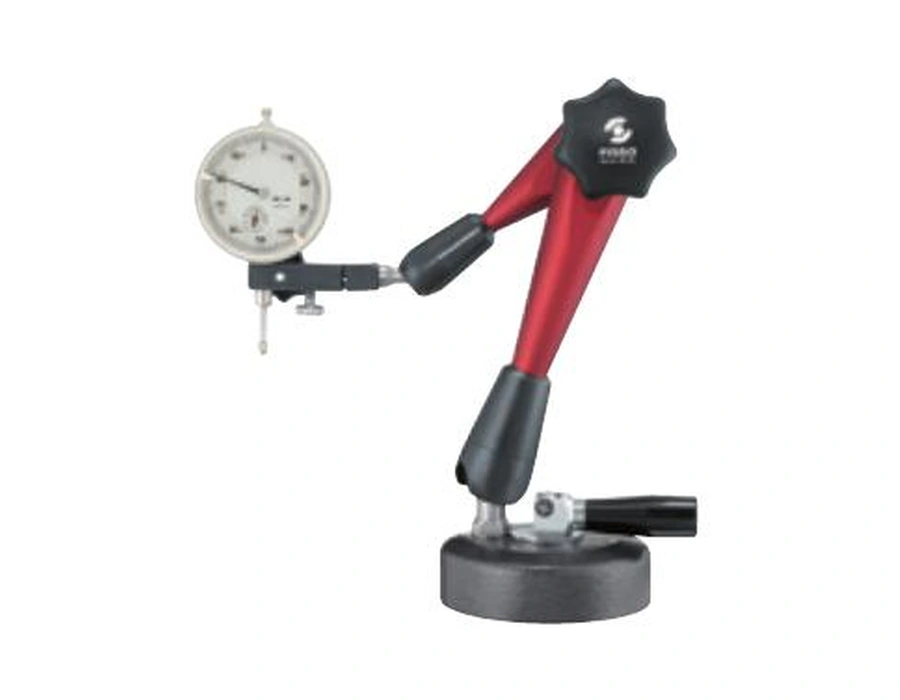

4206007 3D-Mess-Gelenkstativ mit Vakuumsockel Aktionsradius 280 mm Vakuumsockel Ø88 mm 544,00 €

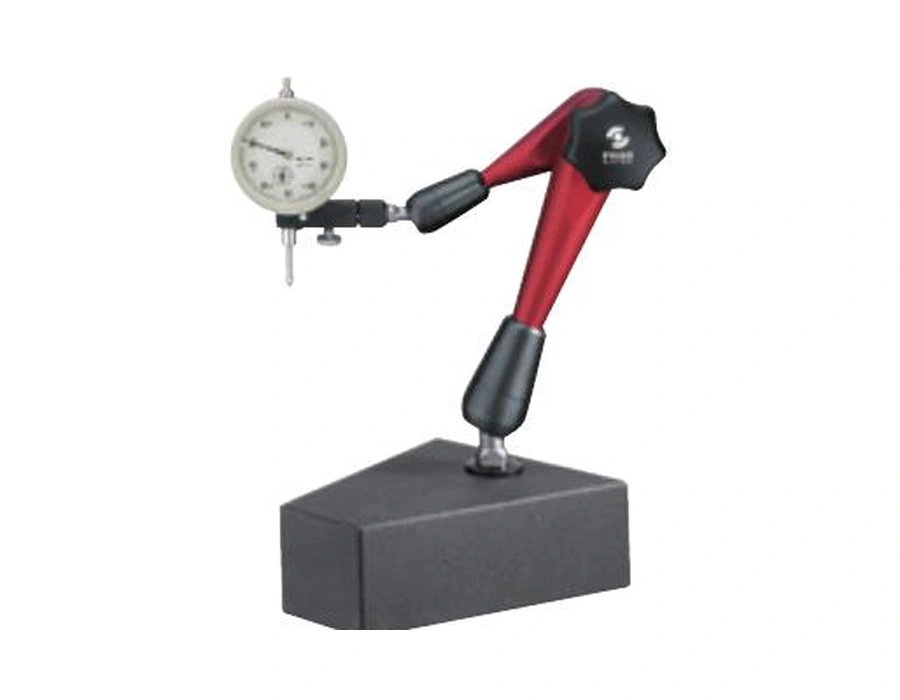

4206008 3D-Mess-Gelenkstativ mit Granitschiebefuß Aktionsradius 280 mm Granitschiebefuß 688,00 €

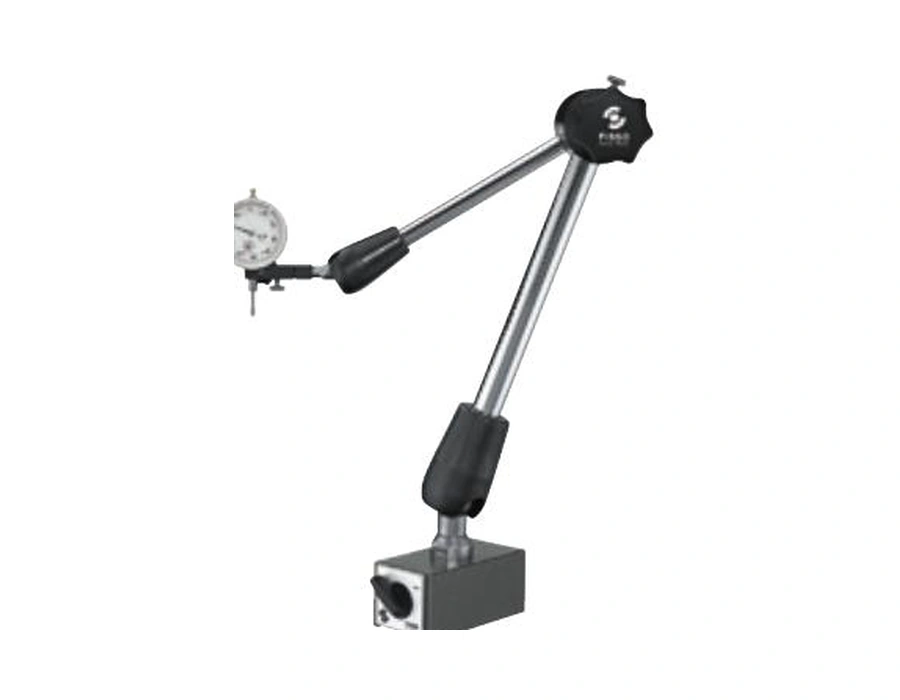

4206009 3D-Mess-Gelenkstativ mit starkem Schaltmagnet Aktionsradius 630 mm Haftkraft 1500 N 960,00 €
