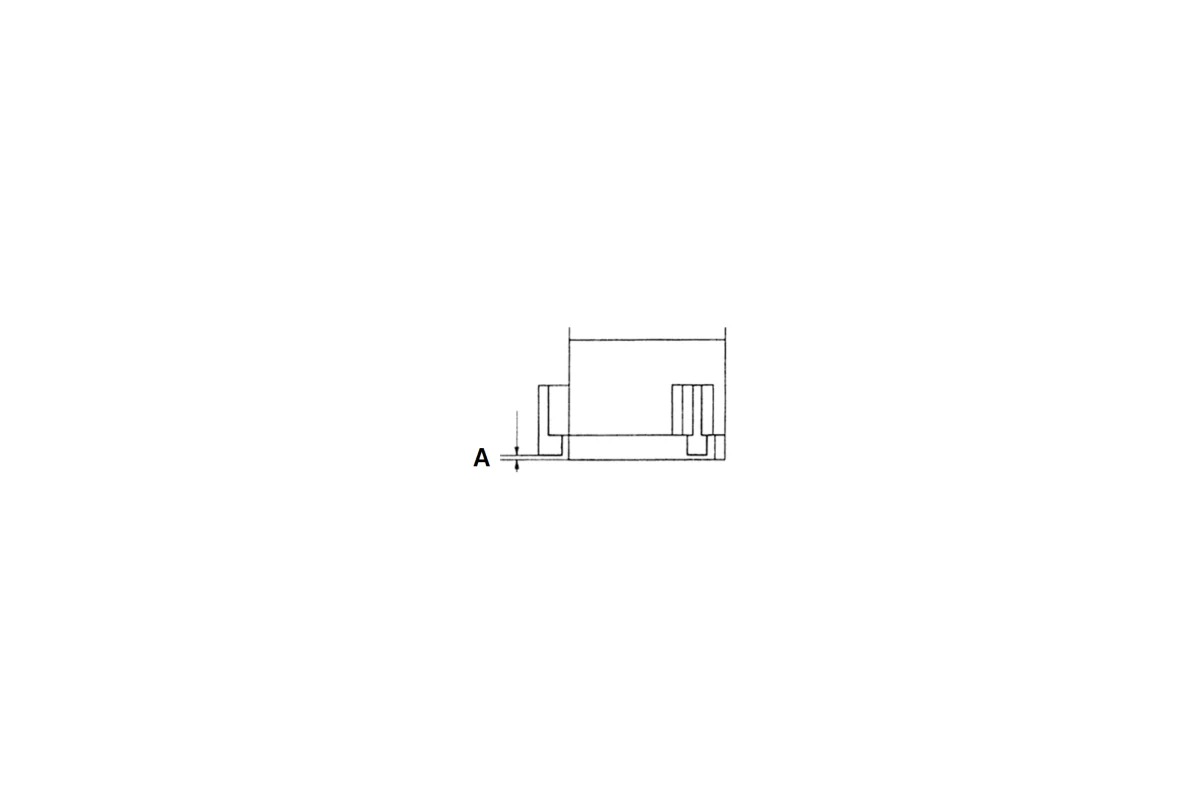

Bowers XTA - technische Zeichnung

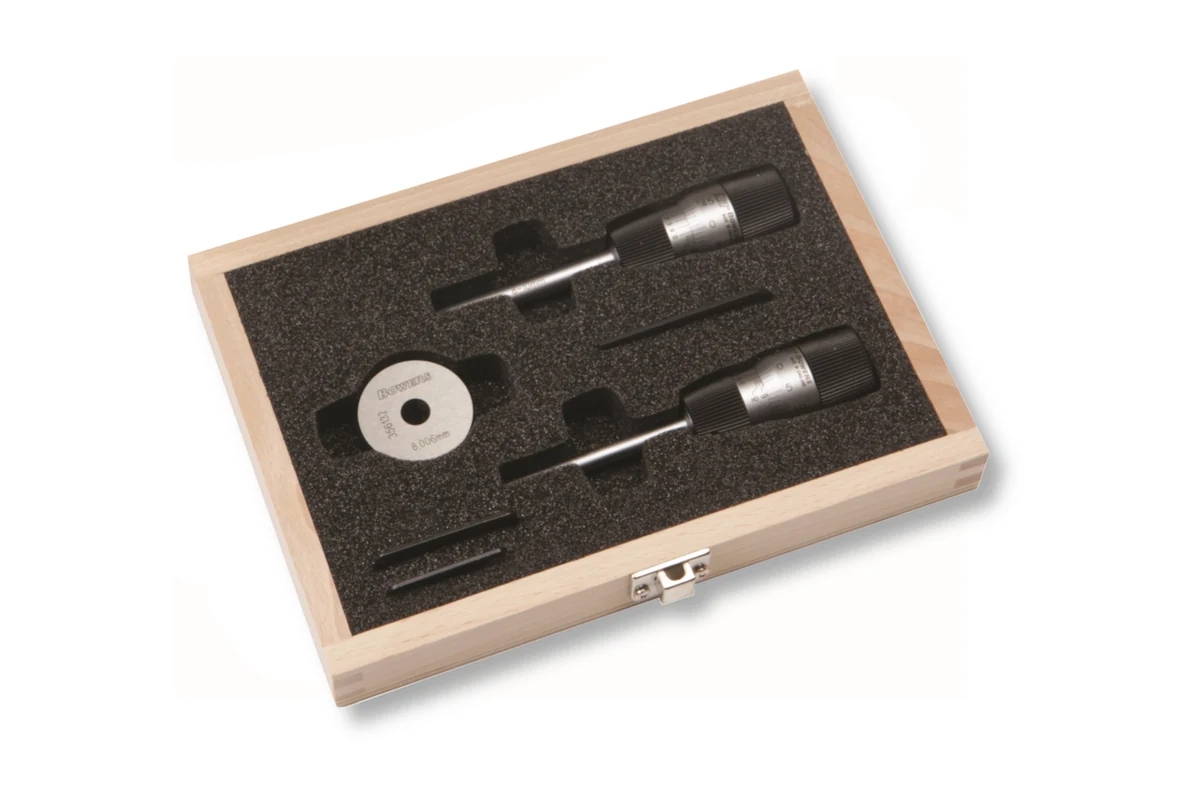

Bowers XTA Satz

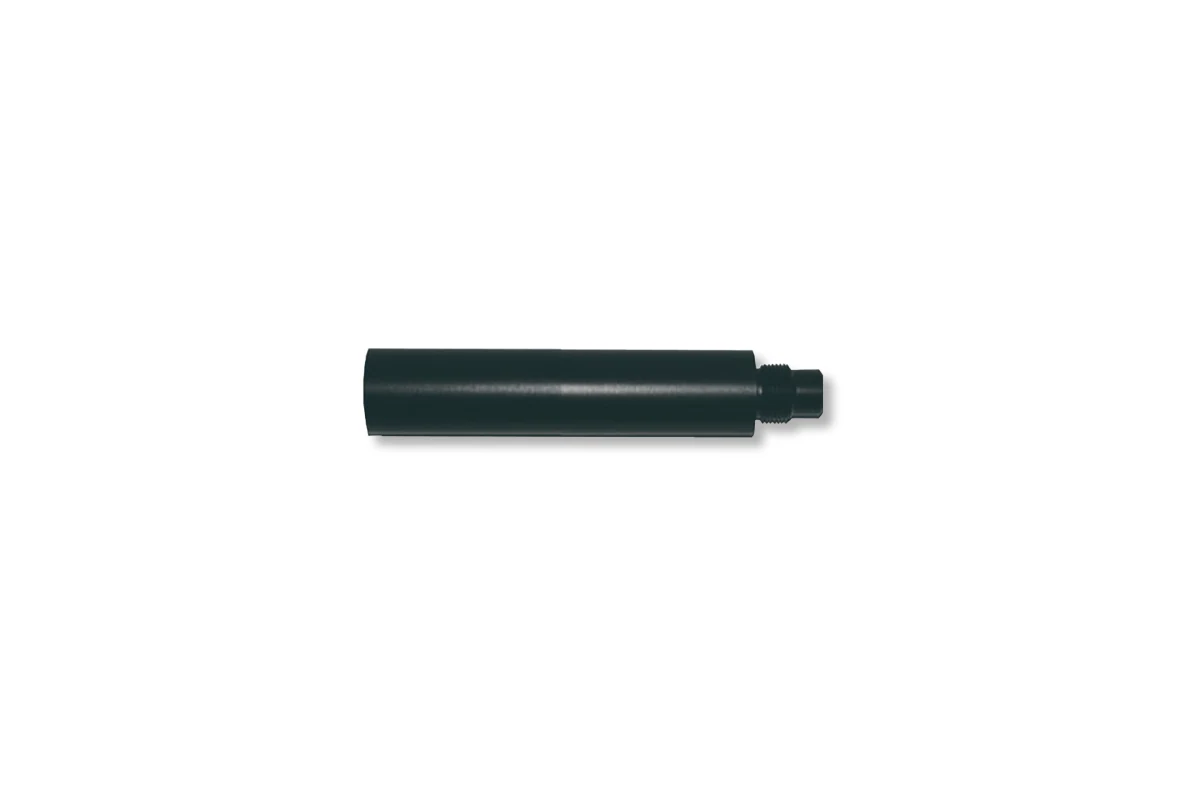

Bowers Verlängerung
Bowers – XTA
XTA Innenmessschrauben
Mechanische Bowers XTA 2- und 3-Punkt-Innenmessschrauben für Bohrungen von 2 bis 300 mm, mit Ratschenstopp und Zertifikat.
- Messbereich von 2 bis 300 mm
- 2-Punkt-Messung von 2 bis 6 mm, 3-Punkt-Messung ab 6 mm
- Sacklochmessung bei 2–6 mm und ab 12,5 mm
- Ratschenstopp und UKAS-Zertifikat
Unverbindliche Nettopreise für B2B-Kunden. Die Daten werden automatisiert gepflegt; verbindlich ist ausschließlich unser geprüftes Angebot oder unsere Auftragsbestätigung.
Artikelnummern aus technischen Dokumenten und Zubehörlisten können Sie hier direkt zur Suche kopieren oder eingeben.
Produktbeschreibung
Technik und Anwendung im Überblick
Hier finden Sie bei Bedarf die vollständigen technischen und praktischen Informationen.
Vollständige Beschreibung anzeigen Beschreibung schließen
Ein System für kleine und große Bohrungen
Bowers XTA deckt einen sehr breiten Bereich von 2 bis 300 mm ab. Kleine Messköpfe von 2 bis 6 mm arbeiten nach dem 2-Punkt-Prinzip; ab 6 mm erfolgt die Messung mit drei Kontaktpunkten und selbstzentrierender Wirkung.
Mechanische Skalenablesung
Die Größe wird direkt an der fein geteilten Skala abgelesen. Der Ratschenstopp begrenzt die Bedienkraft und unterstützt vergleichbare Ergebnisse bei wiederholten Prüfungen.
Durchgangs- und Sacklochmessungen
Die Ausführungen von 2 bis 6 mm und ab 12,5 mm sind für Messungen nahe am Grund von Sacklochbohrungen geeignet. Bei den 3-Punkt-Messköpfen ab 12,5 mm sorgen Hartmetall-Messstifte für hohe Verschleißfestigkeit.
Rückführbare Prüfung und Einstellung
Standardgeräte werden mit einem UKAS-Zertifikat geliefert. Für die Messung ist ein geeigneter Einstellring erforderlich. Ballbach unterstützt bei Auswahl, Einstellmitteln, Kalibrierung und Reparatur.
Artikelvarianten
Passende Ausführung auswählen
| Ballbach-Art.-Nr. | Ausführung | Messbereich | Skalen-/Ziffernschrittwert | Nettopreis | Details | Anfrage |
|---|---|---|---|---|---|---|
| 2525001 | Messflächen: Stahl gehärtet | 2-2,5 mm | 0,001 mm | 876,00 € | ||
2525001 – Weitere Informationen zur AusführungXTA Innenmessschraube 2-2,5 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 2-2,5 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2525002 | Messflächen: Stahl gehärtet | 2,5-3 mm | 0,001 mm | 876,00 € | ||
2525002 – Weitere Informationen zur AusführungXTA Innenmessschraube 2,5-3 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 2,5-3 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2525003 | Messflächen: Stahl gehärtet | 3-4 mm | 0,001 mm | 777,00 € | ||
2525003 – Weitere Informationen zur AusführungXTA Innenmessschraube 3-4 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 3-4 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2525004 | Messflächen: Stahl gehärtet | 4-5 mm | 0,001 mm | 777,00 € | ||
2525004 – Weitere Informationen zur AusführungXTA Innenmessschraube 4-5 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 4-5 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2525005 | Messflächen: Stahl gehärtet | 5-6 mm | 0,001 mm | 777,00 € | ||
2525005 – Weitere Informationen zur AusführungXTA Innenmessschraube 5-6 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 5-6 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2525006 | Messflächen: Stahl gehärtet | 6-8 mm | 0,002 mm | 368,00 € | ||
2525006 – Weitere Informationen zur AusführungXTA Innenmessschraube 6-8 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 6-8 mm; Skalen-/Ziffernschrittwert: 0,002 mm.
|
||||||
| 2525007 | Messflächen: Stahl gehärtet | 8-10 mm | 0,002 mm | 329,00 € | ||
2525007 – Weitere Informationen zur AusführungXTA Innenmessschraube 8-10 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 8-10 mm; Skalen-/Ziffernschrittwert: 0,002 mm.
|
||||||
| 2525008 | Messstifte aus Hartmetall | 10-12,5 mm | 0,002 mm | 329,00 € | ||
2525008 – Weitere Informationen zur AusführungXTA Innenmessschraube 10-12,5 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 10-12,5 mm; Skalen-/Ziffernschrittwert: 0,002 mm.
|
||||||
| 2525009 | Messstifte aus Hartmetall | 12,5-16 mm | 0,002 mm | 329,00 € | ||
2525009 – Weitere Informationen zur AusführungXTA Innenmessschraube 12,5-16 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 12,5-16 mm; Skalen-/Ziffernschrittwert: 0,002 mm.
|
||||||
| 2525010 | Messstifte aus Hartmetall | 16-20 mm | 0,002 mm | 327,00 € | ||
2525010 – Weitere Informationen zur AusführungXTA Innenmessschraube 16-20 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 16-20 mm; Skalen-/Ziffernschrittwert: 0,002 mm.
|
||||||
| 2525011 | Messstifte aus Hartmetall | 20-25 mm | 0,005 mm | 352,00 € | ||
2525011 – Weitere Informationen zur AusführungXTA Innenmessschraube 20-25 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 20-25 mm; Skalen-/Ziffernschrittwert: 0,005 mm.
|
||||||
| 2525012 | Messstifte aus Hartmetall | 25-35 mm | 0,005 mm | 517,00 € | ||
2525012 – Weitere Informationen zur AusführungXTA Innenmessschraube 25-35 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 25-35 mm; Skalen-/Ziffernschrittwert: 0,005 mm.
|
||||||
| 2525013 | Messstifte aus Hartmetall | 35-50 mm | 0,005 mm | 527,00 € | ||
2525013 – Weitere Informationen zur AusführungXTA Innenmessschraube 35-50 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 35-50 mm; Skalen-/Ziffernschrittwert: 0,005 mm.
|
||||||
| 2525014 | Messstifte aus Hartmetall | 50-65 mm | 0,005 mm | 628,00 € | ||
2525014 – Weitere Informationen zur AusführungXTA Innenmessschraube 50-65 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 50-65 mm; Skalen-/Ziffernschrittwert: 0,005 mm.
|
||||||
| 2525015 | Messstifte aus Hartmetall | 65-80 mm | 0,005 mm | 628,00 € | ||
2525015 – Weitere Informationen zur AusführungXTA Innenmessschraube 65-80 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 65-80 mm; Skalen-/Ziffernschrittwert: 0,005 mm.
|
||||||
| 2525016 | Messstifte aus Hartmetall | 80-100 mm | 0,005 mm | 792,00 € | ||
2525016 – Weitere Informationen zur AusführungXTA Innenmessschraube 80-100 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 80-100 mm; Skalen-/Ziffernschrittwert: 0,005 mm.
|
||||||
| 2525017 | Messstifte aus Hartmetall | 100-125 mm | 0,005 mm | 840,00 € | ||
2525017 – Weitere Informationen zur AusführungXTA Innenmessschraube 100-125 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 100-125 mm; Skalen-/Ziffernschrittwert: 0,005 mm.
|
||||||
| 2525018 | Messstifte aus Hartmetall | 125-150 mm | 0,005 mm | 992,00 € | ||
2525018 – Weitere Informationen zur AusführungXTA Innenmessschraube 125-150 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 125-150 mm; Skalen-/Ziffernschrittwert: 0,005 mm.
|
||||||
| 2525019 | Messstifte aus Hartmetall | 150-175 mm | 0,005 mm | 1.146,00 € | ||
2525019 – Weitere Informationen zur AusführungXTA Innenmessschraube 150-175 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 150-175 mm; Skalen-/Ziffernschrittwert: 0,005 mm.
|
||||||
| 2525020 | Messstifte aus Hartmetall | 175-200 mm | 0,005 mm | 1.337,00 € | ||
2525020 – Weitere Informationen zur AusführungXTA Innenmessschraube 175-200 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 175-200 mm; Skalen-/Ziffernschrittwert: 0,005 mm.
|
||||||
| 2525021 | Messstifte aus Hartmetall | 200-225 mm | 0,005 mm | 1.560,00 € | ||
2525021 – Weitere Informationen zur AusführungXTA Innenmessschraube 200-225 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 200-225 mm; Skalen-/Ziffernschrittwert: 0,005 mm.
|
||||||
| 2525022 | Messstifte aus Hartmetall | 225-250 mm | 0,005 mm | 1.596,00 € | ||
2525022 – Weitere Informationen zur AusführungXTA Innenmessschraube 225-250 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 225-250 mm; Skalen-/Ziffernschrittwert: 0,005 mm.
|
||||||
| 2525023 | Messstifte aus Hartmetall | 250-275 mm | 0,005 mm | 1.659,00 € | ||
2525023 – Weitere Informationen zur AusführungXTA Innenmessschraube 250-275 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 250-275 mm; Skalen-/Ziffernschrittwert: 0,005 mm.
|
||||||
| 2525024 | Messstifte aus Hartmetall | 275-300 mm | 0,005 mm | 1.718,00 € | ||
2525024 – Weitere Informationen zur AusführungXTA Innenmessschraube 275-300 mm ist eine Ausführung der Produktfamilie XTA Innenmessschrauben. Technische Merkmale: Messbereich: 275-300 mm; Skalen-/Ziffernschrittwert: 0,005 mm.
|
||||||
