Winkel- und Geradheitsmessgerät Vert-µ-Master 500

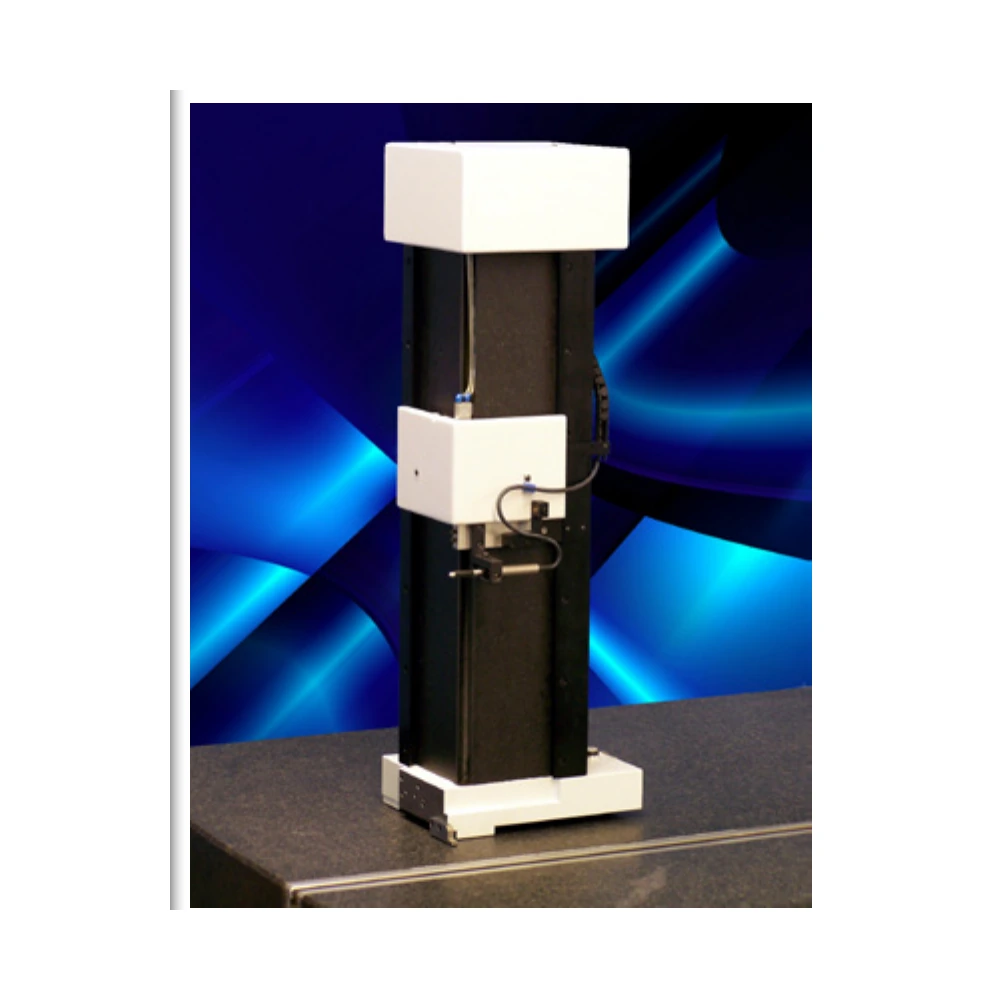

Motorisiertes 90°-Winkel- und Geradheitsmessgerät mit 500 mm Verfahrweg, luftgelagertem Messschlitten und Hartgestein-Führungssäule.
- Motorisiertes Winkel- und Geradheitsmessgerät für hochgenaue Geometrieprüfungen
- Verfahrweg 500 mm bei ca. 30 mm/s Messgeschwindigkeit
- Laufgenauigkeit des Messschlittens besser als 0,002 mm
- Frontal- und Lateralmessung sowie optionale PC-Auswertung
Unverbindliche Nettopreise für B2B-Kunden. Die Daten werden automatisiert gepflegt; verbindlich ist ausschließlich unser geprüftes Angebot oder unsere Auftragsbestätigung.
Artikelnummern aus technischen Dokumenten und Zubehörlisten können Sie hier direkt zur Suche kopieren oder eingeben.
Produktbeschreibung
Technik und Anwendung im Überblick
Hier finden Sie bei Bedarf die vollständigen technischen und praktischen Informationen.
Vollständige Beschreibung anzeigen Beschreibung schließen
Technik und Anwendung im Überblick
Der Vert-µ-Master 500 ist ein 90°-Winkel- und Geradheitsmessgerät für präzise Prüfungen an Werkstücken, Winkelnormalen, Führungen und Maschinengeometrien. Der Messschlitten wird motorisch über einen Verfahrweg von 500 mm bewegt. Dadurch lassen sich Messpunkte gleichmäßig anfahren und Geradheits- oder Rechtwinkligkeitsabweichungen reproduzierbar erfassen.
Formstabile Hartgestein-Führung
Die vertikale Führungssäule besteht aus schwarzem natürlichem Hartgestein. Dieser Werkstoff bietet hohe Formstabilität und unterstützt eine gleichbleibende Genauigkeit auch bei thermischen oder mechanischen Belastungen. Die fein geläppten Führungsflächen bilden die Basis für den präzisen Schlittenlauf.
Verschleißarme Präzisions-Luftlagerung
Der motorische Messschlitten wird durch vorgespannte Präzisions-Luftlager geführt. Die Kombination aus Luftlagerung und geläpptem Hartgestein ermöglicht eine Laufgenauigkeit besser als 0,002 mm bei geringem Verschleiß. Die Messgeschwindigkeit beträgt etwa 30 mm pro Sekunde.
Leichtes Positionieren auf der Messplatte
Die Grundplatte besteht aus Stahl und besitzt gehärtete, geläppte Standflächen. Ein zuschaltbares Lufttragesystem erleichtert das Positionieren des etwa 60 kg schweren Gerätes auf einer Mess- oder Kontrollplatte und reduziert dabei den Verschleiß der Auflageflächen.
Bedienung und Auswertung

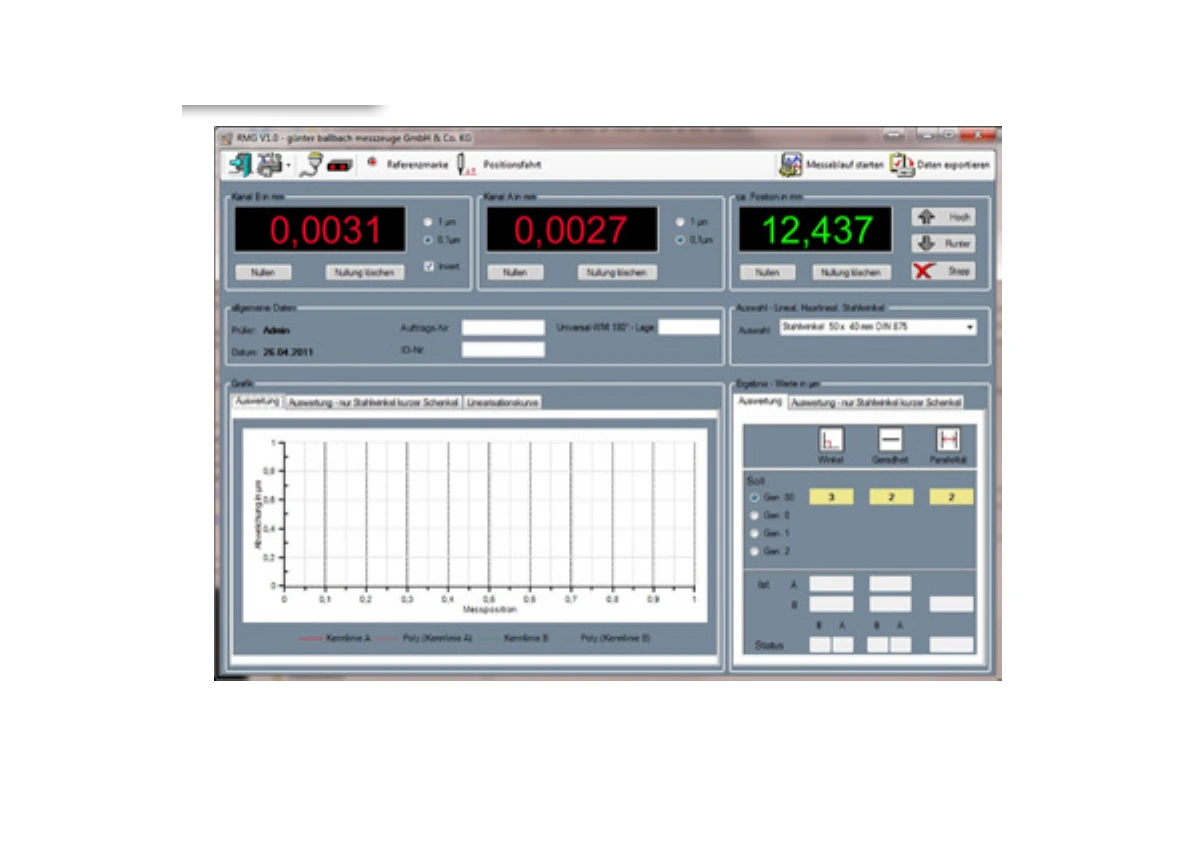

Die motorische Bewegung wird über zwei Richtungstasten gesteuert. Optional ist eine PC-gestützte Messung und Auswertung möglich. Je nach Ausstattung können Messtaster und Drehgeber angeschlossen und Messdaten per Bluetooth übertragen werden.
Technische Merkmale
- Motorischer Verfahrweg: 500 mm
- Laufgenauigkeit des Messschlittens: besser 0,002 mm
- Winkelabweichung frontal: 0,002 mm ohne Linearisation
- Winkelabweichung lateral: 0,005 mm ohne Linearisation
- Gewicht: ca. 60 kg
Optionale Ausstattung
Erhältlich sind unter anderem Elektronik für Messtaster und Drehgeber, Bluetooth-Messdatenübertragung, eine Tasteraufnahme für zwei Messtaster, eine Wartungseinheit zur Druckluftaufbereitung sowie Spezialmesstaster. Die Zusammenstellung erfolgt passend zur konkreten Prüfaufgabe.
Artikelvarianten
Passende Ausführung auswählen
| Ballbach-Art.-Nr. | Ausführung | Verfahrweg | Laufgenauigkeit | Winkelabweichung | Gewicht | Nettopreis | Details | Anfrage |
|---|---|---|---|---|---|---|---|---|
| 5120001 | Vert-µ-Master 500 | 500 | besser 0,002 mm | frontal 0,002 mm; lateral 0,005 mm | 60 | Preis auf Anfrage | ||
5120001 – Weitere Informationen zur Ausführung
Motorisiertes Winkel- und Geradheitsmessgerät; Preis und Ausstattung auf Anfrage. |
||||||||
