TESA – MICRO-SQUARE

TESA MICRO-SQUARE Rechtwinkligkeitsmessgerät

Hochpräzises, geführtes TESA-System zur schnellen Messung von Rechtwinkligkeitsabweichungen bis 610 mm Höhe.

  • TESA MICRO-SQUARE kombiniert eine hochpräzise Führung mit elektronischer Messwertaufnahme für reproduzierbare Rechtwinkligkeitsprüfungen.
  • Messhöhen 360 oder 610 mm
  • Wiederholbarkeit 0,5 µm
  • Grenzwert der Rechtwinkligkeitsabweichung 1,5 beziehungsweise 2,4 µm
Weitere Dokumente Anfragekorb öffnen

Unverbindliche Nettopreise für B2B-Kunden. Die Daten werden automatisiert gepflegt; verbindlich ist ausschließlich unser geprüftes Angebot oder unsere Auftragsbestätigung.

Artikelnummern aus technischen Dokumenten und Zubehörlisten können Sie hier direkt zur Suche kopieren oder eingeben.

Produktbeschreibung

Technik und Anwendung im Überblick

Hier finden Sie bei Bedarf die vollständigen technischen und praktischen Informationen.

Vollständige Beschreibung anzeigen Beschreibung schließen

Anwendung und Messprinzip

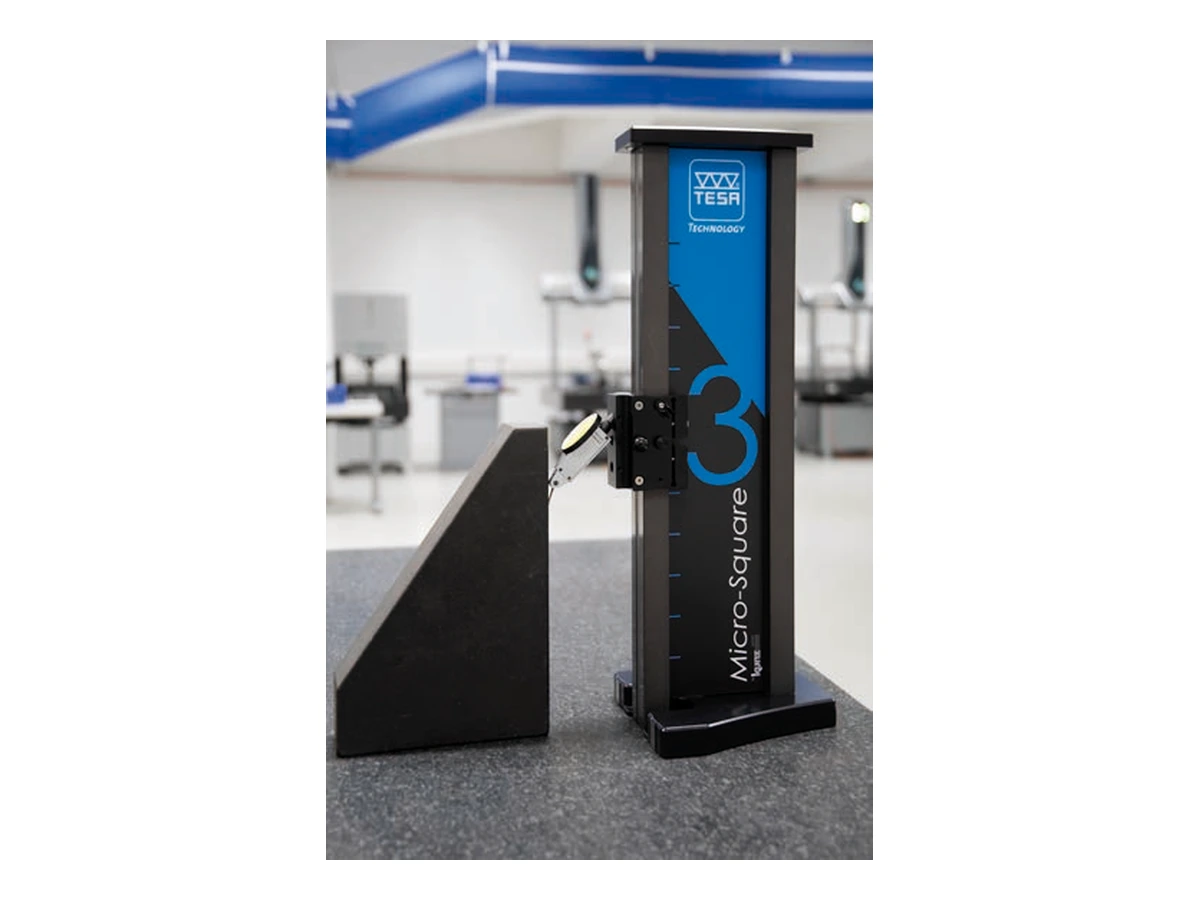

Der Schlitten wird entlang der hochpräzisen Führung verfahren. Ein Messtaster erfasst die Abweichung gegenüber der Referenzfläche; die Ergebnisse werden schnell über das TWIN-T10 angezeigt. Das System eignet sich für Werkstücke, Winkelnormale und geometrische Prüfungen im Messraum.

Technische Ausführung

Die Ausführungen MICRO-SQUARE 350 und 600 besitzen Anwendungsbereiche von 360 beziehungsweise 610 mm. Beide erreichen 0,5 µm Wiederholbarkeit; der Grenzwert der Rechtwinkligkeitsabweichung beträgt 1,5 µm beziehungsweise 2,4 µm. Mit TWIN-T10 steht eine Auflösung von 0,1 µm zur Verfügung.

Geräte und Sätze

Die Einzelgeräte enthalten MICRO-SQUARE und SCS-Kalibrierzertifikat. Die Sätze ergänzen TWIN-T10, GT31-Taster und Schlüssel.

Zubehör und Beratung

Verfügbar sind Tasterhalter L = 200 mm, Messstation zur Winkelprüfung und ein zylindrischer Messeinsatz. Ballbach unterstützt bei Zusammenstellung, Anwendung und Kalibrierung.

Artikelvarianten

Passende Ausführung auswählen

Ballbach-Art.-Nr. Ausführung Messbereich / Größe Technische Merkmale Nettopreis Details Anfrage
05330400 Satz MICRO-SQUARE 350 360 mm Wiederholbarkeit 0,5 µm; Grenzwert 1,5 µm 8.424,00 €
05330401 Satz MICRO-SQUARE 600 610 mm Wiederholbarkeit 0,5 µm; Grenzwert 2,4 µm 9.637,00 €
05310400 MICRO-SQUARE 350 360 mm Wiederholbarkeit 0,5 µm; Grenzwert 1,5 µm 7.344,00 €
05310401 MICRO-SQUARE 600 610 mm Wiederholbarkeit 0,5 µm; Grenzwert 2,4 µm 8.557,00 €

Unser Angebot richtet sich ausschließlich an Unternehmer und öffentliche Auftraggeber. Alle Preise sind Nettopreise in Euro zzgl. gesetzlicher Umsatzsteuer, Verpackung und Versand. Die Preisangaben werden automatisiert aus unseren Produkt- und Preisstammdaten übernommen. Trotz regelmäßiger Kontrolle sind Übertragungs-, Eingabe-, Zuordnungs- oder Systemfehler möglich. Die Darstellung ist kein Angebot im Rechtssinne; verbindlich ist ausschließlich unser individuell geprüftes Angebot oder unsere Auftragsbestätigung. B2B-AGB

Zubehör

Passende Ergänzungen

Bild folgt

TESA

Zubehör

Tasterhalter, Länge 200 mm

Zubehör

Ballbach-Art.-Nr. 05360008

758,00 € netto
Bild folgt

TESA

Zubehör

Messstativ für Winkelprüfung

Zubehör

Ballbach-Art.-Nr. 05360030

3.257,00 € netto
Bild folgt

TESA

Zubehör

Zylindrischer Messeinsatz Ø3 x 3,5 mm

Zubehör

Ballbach-Art.-Nr. 03260510

341,00 € netto
