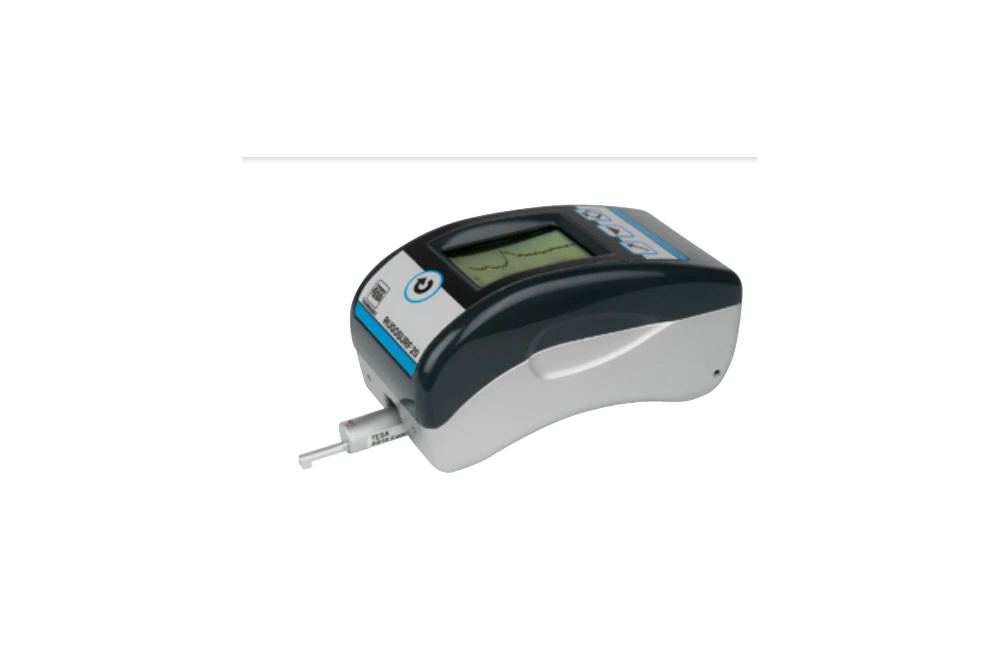

TESA – RUGOSURF 20
TESA RUGOSURF 20
Robustes Rauheitsmessgerät mit integrierter Vorschubeinheit, 400-µm-Z-Messspanne und Rugosoft-Anbindung.
- Robustes mobiles Rauheitsmessgerät für Fertigung und Wareneingang
- X-Messspanne 16 mm; Z-Messspanne 400 µm
- Ra 0 bis 100 µm; Rt 0,05 bis 400 µm; Auflösung 0,001 µm
- Integrierte Vorschubeinheit und TESA Rugosoft-Steuerung
Unverbindliche Nettopreise für B2B-Kunden. Die Daten werden automatisiert gepflegt; verbindlich ist ausschließlich unser geprüftes Angebot oder unsere Auftragsbestätigung.
Artikelnummern aus technischen Dokumenten und Zubehörlisten können Sie hier direkt zur Suche kopieren oder eingeben.
Produktbeschreibung
Technik und Anwendung im Überblick
Hier finden Sie bei Bedarf die vollständigen technischen und praktischen Informationen.
Vollständige Beschreibung anzeigen Beschreibung schließen
Robuste Rauheitsmessung im Fertigungsumfeld

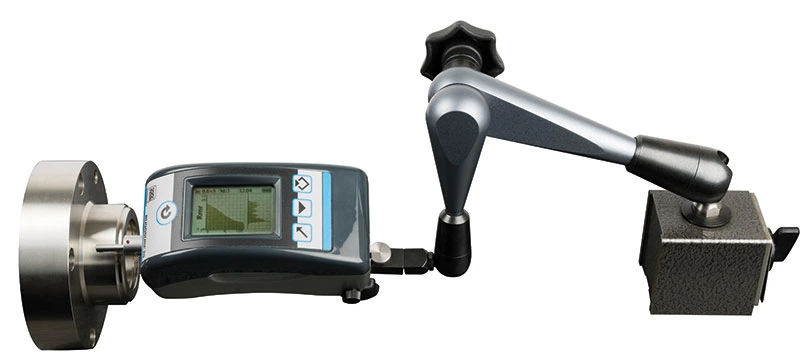

Das TESA RUGOSURF 20 verbindet eine stabile Gerätebasis aus Aluminiumlegierung mit einer kräftigen Vorschubeinheit. Es eignet sich für mobile Messungen im Wareneingang und in der Fertigung ebenso wie für stationäre Prüfaufgaben. Mit den mitgelieferten Halterungen kann das Gerät an Universalmessstativen mit 8-mm-Aufnahme eingesetzt werden; ohne zusätzliches Stativ lässt sich die Messhöhe bis 35 mm einstellen.

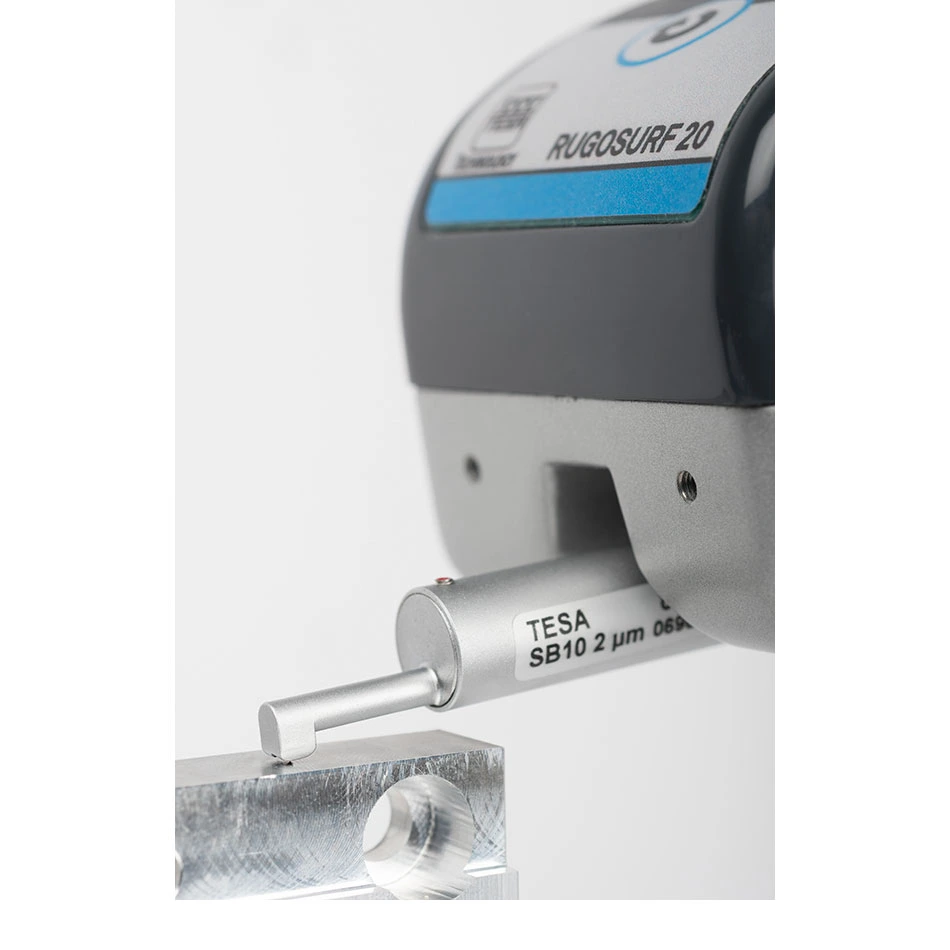

Verschleißfreier induktiver Messtaster
Der wechselbare Messtaster arbeitet induktiv und damit verschleißfrei. Standardmäßig ist der Tastkopf SB10 mit Diamantspitze Radius 5 µm und 90° enthalten. Für Nuten, kleine Bohrungen und besondere Oberflächen stehen weitere Tastköpfe zur Verfügung.
Messbereiche und Auswertung
Die X-Messspanne beträgt 16 mm, die Z-Messspanne 400 µm. Der Anzeigebereich umfasst Ra von 0 bis 100 µm und Rt von 0,05 bis 400 µm bei einer Auflösung von 0,001 µm. Es können 1 bis 5 Cut-offs mit 0,25, 0,8 oder 2,5 mm verwendet werden. Die Tastgeschwindigkeit beträgt 1 mm/s, die Messkraft 0,75 mN.
Rauheitskenngrößen nach internationalen Normen
Das Gerät ermittelt Parameter nach ISO 4287, JIS B0601, ASME B46, DIN 4768, EN 10049 und ISO 12085. Dazu gehören Ra, Rq, Rt, Rz, Rc, Rsm, Rmr, Pt, Pmr, Rmax, RPc, Ppc, R, Rx und AR.
Speicher, Bedienung und Autonomie
Das zweizöllige LCD zeigt Messwerte und Profile. Der interne Speicher nimmt 20 Messungen mit grafischer Darstellung oder mehr als 1000 Messungen mit Rauheitskenngrößen auf. Der integrierte Akku ermöglicht ungefähr 1000 Messungen.
TESA Rugosoft für Dokumentation und Steuerung
Mit TESA Rugosoft können Messwerte archiviert, ausgedruckt und grafisch dargestellt werden. Auch Einstellungen und Messabläufe lassen sich über die Software steuern. Zum Lieferumfang gehören Rauheitsnormal Ra 2,97 µm, Halterungen, Standard-Tastkopf SB10, Akku und Ladegerät.
Artikelvarianten
Passende Ausführung auswählen
| Ballbach-Art.-Nr. | Ausführung | Messbereich / Größe | Technische Merkmale | Nettopreis | Details | Anfrage |
|---|---|---|---|---|---|---|
| 6074500 | TESA RUGOSURF 20 | Ra 0-100 µm; Rt 0,05-400 µm; X 16 mm | 0,001 µm; Z 400 µm; Rugosoft | 2.273,00 € | ||
6074500 – Weitere Informationen zur Ausführung
Komplettgerät mit SB10, Rauheitsnormal, Halterungen, Akku und Ladegerät. |
||||||
Unser Angebot richtet sich ausschließlich an Unternehmer und öffentliche Auftraggeber. Alle Preise sind Nettopreise in Euro zzgl. gesetzlicher Umsatzsteuer, Verpackung und Versand. Die Preisangaben werden automatisiert aus unseren Produkt- und Preisstammdaten übernommen. Trotz regelmäßiger Kontrolle sind Übertragungs-, Eingabe-, Zuordnungs- oder Systemfehler möglich. Die Darstellung ist kein Angebot im Rechtssinne; verbindlich ist ausschließlich unser individuell geprüftes Angebot oder unsere Auftragsbestätigung. B2B-AGB
Zubehör
Passende Ergänzungen
USB-zu-Micro-USB-Kabel
Zubehör für RUGOSURF 20
Ballbach-Art.-Nr. 04760099
Messtaster SB10
Standardtaster für allgemeine Messungen und Nuten.
Ballbach-Art.-Nr. 6074201
Messtaster SB20
Taster für Nuten und schwer zugängliche Messstellen.
Ballbach-Art.-Nr. 6074202
Granittisch mit vertikaler Halterung, 400 x 250 mm
Zubehör für RUGOSURF 20
Ballbach-Art.-Nr. 06960035
Messtaster SB30
Taster für kleine Bohrungen.
Ballbach-Art.-Nr. 6074203
Tastkopf SB10-2, R = 2 µm, 90°
Zubehör für RUGOSURF 20
Ballbach-Art.-Nr. 06960081
USB-zu-Micro-USB-Kabel
Verbindungskabel für Messgerät und PC.
Ballbach-Art.-Nr. 6074600
Tastkopf SB10, R = 5 µm, 90°
Zubehör für RUGOSURF 20
Ballbach-Art.-Nr. 06960036
Tastkopf SB20 für Nuten < 5 mm
Zubehör für RUGOSURF 20
Ballbach-Art.-Nr. 06960037
Tastkopf SB30 für Bohrungen Ø > 4 mm
Zubehör für RUGOSURF 20
Ballbach-Art.-Nr. 06960038
Tastkopf SB40, V-Form für Zylinder Ø > 1 mm
Zubehör für RUGOSURF 20
Ballbach-Art.-Nr. 06960039
Tastkopf SB50 für konkave Flächen und 90°
Zubehör für RUGOSURF 20
Ballbach-Art.-Nr. 06960040
Tasterverlängerung 100 mm
Zubehör für RUGOSURF 20
Ballbach-Art.-Nr. 06960056
Tastkopf SB110 für konkave oder konvexe Flächen
Zubehör für RUGOSURF 20
Ballbach-Art.-Nr. 06960057
Akku NiMH 8,4 V
Zubehör für RUGOSURF 20
Ballbach-Art.-Nr. 06960063
Netzteil 100–240 V
Zubehör für RUGOSURF 20
Ballbach-Art.-Nr. 06960046
Rauheitsnormal Ra = 2,97 µm
Zubehör für RUGOSURF 20
Ballbach-Art.-Nr. 06960041
Rauheitsnormal Ra = 0,1 µm
Zubehör für RUGOSURF 20
Ballbach-Art.-Nr. 06960064
Rauheitsnormal Ra = 0,5 µm
Zubehör für RUGOSURF 20
Ballbach-Art.-Nr. 06960065
Rauheitsnormal Ra = 1 µm
Zubehör für RUGOSURF 20
Ballbach-Art.-Nr. 06960066
Software DATA-STUDIO
Zubehör für RUGOSURF 20
Ballbach-Art.-Nr. 06960091
