Zubehör für QM-Height und Linear Height
Tasterträger, Messeinsätze, Tiefentaster sowie Drucker- und Datenzubehör für QM-Height und Linear Height.
- Tasterträger, Messeinsätze, Tiefentaster sowie Drucker- und Datenzubehör für QM-Height und Linear Height.
- Koaxiale, exzentrische, Scheiben- und Tiefentaster
- Halter, Verlängerungen und KMG-Adapter
- Drucker, Kabel, Akkupack und Einstellnormale
Unverbindliche Nettopreise für B2B-Kunden. Die Daten werden automatisiert gepflegt; verbindlich ist ausschließlich unser geprüftes Angebot oder unsere Auftragsbestätigung.
Artikelnummern aus technischen Dokumenten und Zubehörlisten können Sie hier direkt zur Suche kopieren oder eingeben.
Produktbeschreibung
Technik und Anwendung im Überblick
Hier finden Sie bei Bedarf die vollständigen technischen und praktischen Informationen.
Vollständige Beschreibung anzeigen Beschreibung schließen
Einsatz und Messaufgaben
Diese Produktfamilie bündelt aufeinander abgestimmte Zubehörteile für die genannten Höhenmessgeräte. Die Komponenten erweitern den Messbereich, ermöglichen besondere Antastgeometrien oder ergänzen Datenausgabe und Bedienung.
Messsystem und technische Ausführung
Halter, Verlängerungen und Messeinsätze sind nach Gewinde, Schaftdurchmesser, Messfläche und Einbaulage auszuwählen. Bei Sondermessungen müssen Freigängigkeit, Taststabilität und erreichbare Messtiefe gemeinsam betrachtet werden.
Bedienung, Auswertung und Datenausgabe
Die Artikel sind mit eindeutiger Ballbach-Artikelnummer, Ausführung, Kompatibilität und technischem Merkmal aufgeführt. Zubehör wird grundsätzlich nach den Hauptgeräten angezeigt, damit die Auswahl vom Gerät zur passenden Ergänzung führt.
Varianten, Zubehör und Ballbach-Service
Ballbach unterstützt bei der eindeutigen Zuordnung zu Gerät, Baureihe und Messaufgabe. Vor einer Bestellung sollten vorhandener Halter, Gewinde und gewünschte Antastgeometrie geprüft werden. Reparatur- und Kalibrierservice für die zugehörigen Geräte ist ebenfalls verfügbar.
Artikelvarianten
Passende Ausführung auswählen
| Ballbach-Art.-Nr. | Ausführung | Passend für | Technische Merkmale | Nettopreis | Details | Anfrage |
|---|---|---|---|---|---|---|
| 5019101 | Standard-Tasterträger mit Messeinsatz Ø 5 mm Kugel | QM-Height | Ø 5 mm Kugel | 279,00 € | ||
5019101 – Weitere Informationen zur AusführungStandard-Tasterträger mit Messeinsatz Ø 5 mm Kugel |
||||||

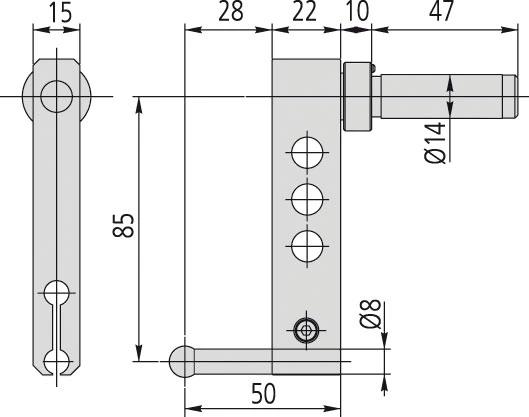

| 5019102 | Verlängerter Tasterträger | QM-Height / Linear Height | verlängerte Ausführung | 134,00 € | ||
5019102 – Weitere Informationen zur Ausführung
Verlängerter Tasterträger |
||||||
| 5019103 | Zylindrischer Taster Ø 10 mm | QM-Height | Ø 10 mm | 292,00 € | ||
5019103 – Weitere Informationen zur AusführungZylindrischer Taster Ø 10 mm |
||||||
| 5019104 | Verlängerungshalter 100 mm | Linear Height | 100 mm | 270,00 € | ||
5019104 – Weitere Informationen zur AusführungVerlängerungshalter 100 mm |
||||||
| 5019105 | Verlängerungshalter 200 mm | Linear Height | 200 mm | 310,00 € | ||
5019105 – Weitere Informationen zur AusführungVerlängerungshalter 200 mm |
||||||

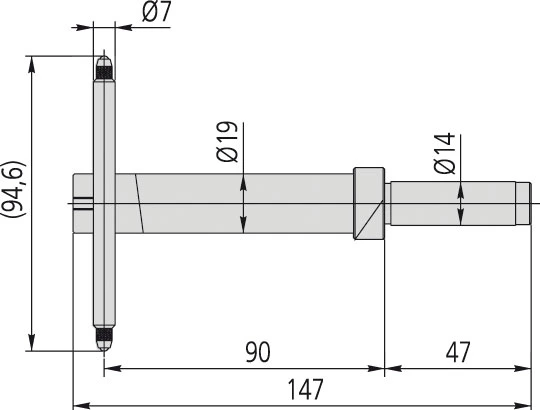

| 5019106 | Tiefen-Tasterträger | QM-Height / Linear Height | für Tiefenmessungen | 201,00 € | ||
5019106 – Weitere Informationen zur Ausführung
Tiefen-Tasterträger |
||||||
| 5019107 | Konischer Messeinsatz Ø 20 mm | Linear Height | Ø 20 mm | 161,00 € | ||
5019107 – Weitere Informationen zur AusführungKonischer Messeinsatz Ø 20 mm |
||||||
| 5019108 | Halter für Messuhren | QM-Height / Linear Height | Schaft Ø 8 mm | 134,00 € | ||
5019108 – Weitere Informationen zur AusführungHalter für Messuhren |
||||||

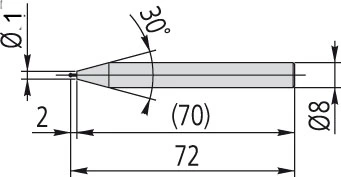

| 5019109 | Kugeltaster koaxial Ø 1 mm | Linear Height | Ø 1 mm | 201,00 € | ||
5019109 – Weitere Informationen zur Ausführung
Kugeltaster koaxial Ø 1 mm |
||||||

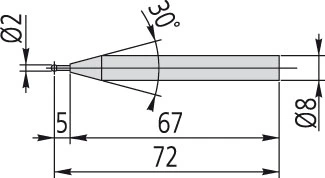

| 5019110 | Kugeltaster koaxial Ø 2 mm | QM-Height / Linear Height | Ø 2 mm | 114,00 € | ||
5019110 – Weitere Informationen zur Ausführung
Kugeltaster koaxial Ø 2 mm |
||||||
| 5019111 | Kugeltaster koaxial Ø 2 mm, Rubin | Linear Height | Ø 2 mm Rubin | 319,00 € | ||
5019111 – Weitere Informationen zur Ausführung
Kugeltaster koaxial Ø 2 mm, Rubin |
||||||

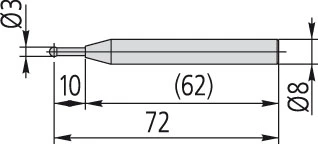

| 5019112 | Kugeltaster koaxial Ø 3 mm | QM-Height / Linear Height | Ø 3 mm | 120,00 € | ||
5019112 – Weitere Informationen zur Ausführung
Kugeltaster koaxial Ø 3 mm |
||||||

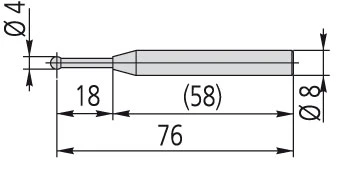

| 5019113 | Kugeltaster koaxial Ø 4 mm | QM-Height / Linear Height | Ø 4 mm | 132,00 € | ||
5019113 – Weitere Informationen zur Ausführung
Kugeltaster koaxial Ø 4 mm |
||||||
| 5019114 | Kugeltaster koaxial Ø 10 mm, L 50 mm | Linear Height | Ø 10 × 50 mm | 185,00 € | ||
5019114 – Weitere Informationen zur Ausführung
Kugeltaster koaxial Ø 10 mm, L 50 mm |
||||||
| 5019115 | Kugeltaster koaxial Ø 10 mm, L 82 mm | Linear Height | Ø 10 × 82 mm | 230,00 € | ||
5019115 – Weitere Informationen zur AusführungKugeltaster koaxial Ø 10 mm, L 82 mm |
||||||

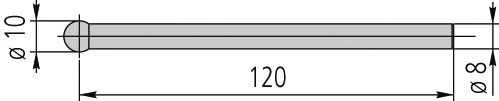

| 5019116 | Kugeltaster koaxial Ø 10 mm, L 120 mm | Linear Height | Ø 10 × 120 mm | 251,00 € | ||
5019116 – Weitere Informationen zur Ausführung
Kugeltaster koaxial Ø 10 mm, L 120 mm |
||||||

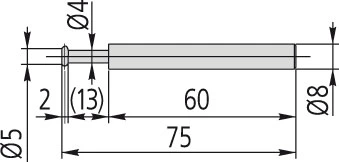

| 5019117 | Scheibentaster Ø 5 mm | Linear Height | Ø 5 mm | 222,00 € | ||
5019117 – Weitere Informationen zur Ausführung
Scheibentaster Ø 5 mm |
||||||
| 5019118 | Scheibentaster Ø 10 mm | Linear Height | Ø 10 mm | 177,00 € | ||
5019118 – Weitere Informationen zur Ausführung
Scheibentaster Ø 10 mm |
||||||
| 5019119 | Scheibentaster Ø 14 mm | QM-Height / Linear Height | Ø 14 mm | 234,00 € | ||
5019119 – Weitere Informationen zur AusführungScheibentaster Ø 14 mm |
||||||
| 5019120 | Scheibentaster Ø 20 mm | QM-Height / Linear Height | Ø 20 mm | 293,00 € | ||
5019120 – Weitere Informationen zur Ausführung
Scheibentaster Ø 20 mm |
||||||

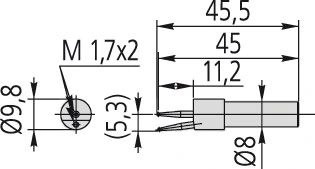

| 5019121 | Kugeltaster exzentrisch Ø 1 mm | Linear Height | Ø 1 mm | 179,00 € | ||
5019121 – Weitere Informationen zur Ausführung
Kugeltaster exzentrisch Ø 1 mm |
||||||

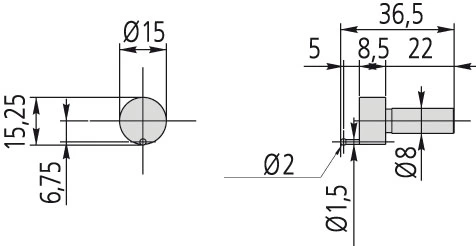

| 5019122 | Kugeltaster exzentrisch Ø 2 mm | Linear Height | Ø 2 mm | 240,00 € | ||
5019122 – Weitere Informationen zur Ausführung
Kugeltaster exzentrisch Ø 2 mm |
||||||
| 5019123 | Kugeltaster exzentrisch Ø 4 mm | Linear Height | Ø 4 mm | 81,00 € | ||
5019123 – Weitere Informationen zur AusführungKugeltaster exzentrisch Ø 4 mm |
||||||

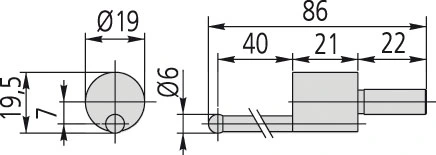

| 5019124 | Kugeltaster exzentrisch Ø 6 mm | Linear Height | Ø 6 mm | 87,00 € | ||
5019124 – Weitere Informationen zur Ausführung
Kugeltaster exzentrisch Ø 6 mm |
||||||

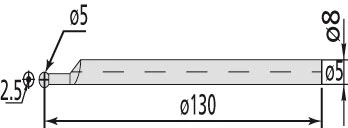

| 5019125 | Kugeltaster Ø 5 mm, L 130 mm | QM-Height | Ø 5 × 130 mm | 519,00 € | ||
5019125 – Weitere Informationen zur Ausführung
Kugeltaster Ø 5 mm, L 130 mm |
||||||

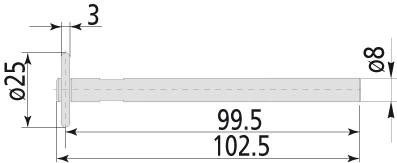

| 5019126 | Scheibentaster Ø 25 mm | QM-Height | Ø 25 mm | 193,00 € | ||
5019126 – Weitere Informationen zur Ausführung
Scheibentaster Ø 25 mm |
||||||
| 5019127 | Tiefentaster, max. 70 mm | QM-Height | Tiefe 70 mm | 135,00 € | ||
5019127 – Weitere Informationen zur AusführungTiefentaster, max. 70 mm |
||||||
| 5019128 | Tiefentaster, max. 150 mm | QM-Height | Tiefe 150 mm | 155,00 € | ||
5019128 – Weitere Informationen zur AusführungTiefentaster, max. 150 mm |
||||||

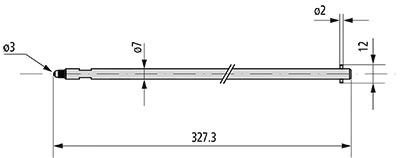

| 5019129 | Tiefentaster, max. 300 mm | QM-Height | Tiefe 300 mm | 155,00 € | ||
5019129 – Weitere Informationen zur Ausführung
Tiefentaster, max. 300 mm |
||||||

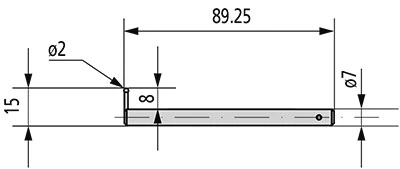

| 5019130 | Tiefentaster 70 mm, Kugel Ø 2 mm | QM-Height | 70 mm / Ø 2 | 231,00 € | ||
5019130 – Weitere Informationen zur Ausführung
Tiefentaster 70 mm, Kugel Ø 2 mm |
||||||
| 5019131 | Tiefentaster 150 mm, Kugel Ø 2 mm | QM-Height | 150 mm / Ø 2 | 250,00 € | ||
5019131 – Weitere Informationen zur AusführungTiefentaster 150 mm, Kugel Ø 2 mm |
||||||
| 5019132 | Tiefentaster 300 mm, Kugel Ø 2 mm | QM-Height | 300 mm / Ø 2 | 250,00 € | ||
5019132 – Weitere Informationen zur AusführungTiefentaster 300 mm, Kugel Ø 2 mm |
||||||

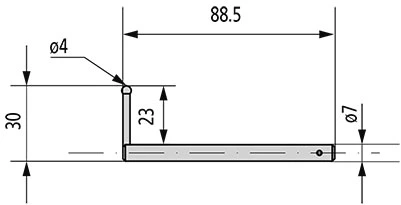

| 5019133 | Tiefentaster 70 mm, Kugel Ø 4 mm | QM-Height | 70 mm / Ø 4 | 213,00 € | ||
5019133 – Weitere Informationen zur Ausführung
Tiefentaster 70 mm, Kugel Ø 4 mm |
||||||
| 5019134 | Tiefentaster 150 mm, Kugel Ø 4 mm | QM-Height | 150 mm / Ø 4 | 213,00 € | ||
5019134 – Weitere Informationen zur AusführungTiefentaster 150 mm, Kugel Ø 4 mm |
||||||
| 5019135 | Tiefentaster 300 mm, Kugel Ø 4 mm | QM-Height | 300 mm / Ø 4 | 231,00 € | ||
5019135 – Weitere Informationen zur AusführungTiefentaster 300 mm, Kugel Ø 4 mm |
||||||
| 5019136 | Adapter für M2-KMG-Taster | Linear Height | M2 | 57,00 € | ||
5019136 – Weitere Informationen zur Ausführung
Adapter für M2-KMG-Taster |
||||||
| 5019137 | Adapter für M3-KMG-Taster | Linear Height | M3 | 57,00 € | ||
5019137 – Weitere Informationen zur AusführungAdapter für M3-KMG-Taster |
||||||

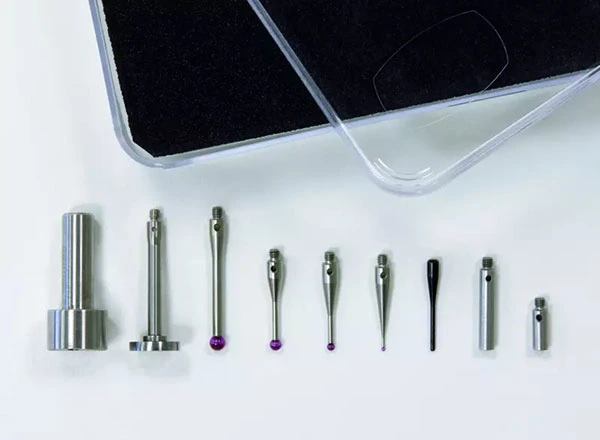

| 5019138 | Tastersatz M3 für Linear Height | Linear Height | M3-Satz | 452,00 € | ||
5019138 – Weitere Informationen zur Ausführung
Tastersatz M3 für Linear Height |
||||||
| 5019139 | Standard-Messeinsatz Ø 5 mm | QM-Height | Ø 5 mm | 97,00 € | ||
5019139 – Weitere Informationen zur AusführungStandard-Messeinsatz Ø 5 mm |
||||||
| 5019140 | Einstellnormal für QM-Height | QM-Height | Einstellnormal | 120,00 € | ||
5019140 – Weitere Informationen zur AusführungEinstellnormal für QM-Height |
||||||

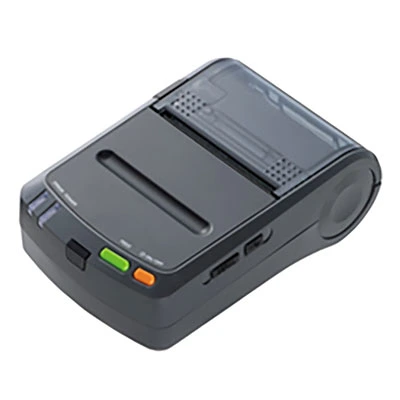

| 5019201 | Belegdrucker | Linear Height | Drucker | 1.499,00 € | ||
5019201 – Weitere Informationen zur Ausführung
Belegdrucker |
||||||
| 5019202 | Druckerpapier, 10 Rollen | Linear Height | 10 Rollen | 224,00 € | ||
5019202 – Weitere Informationen zur AusführungDruckerpapier, 10 Rollen |
||||||
| 5019203 | Drucker-Montagevorrichtung | Linear Height | Montage | 216,00 € | ||
5019203 – Weitere Informationen zur AusführungDrucker-Montagevorrichtung |
||||||
| 5019204 | Verbindungskabel zum Belegdrucker | Linear Height | Druckerkabel | 188,00 € | ||
5019204 – Weitere Informationen zur AusführungVerbindungskabel zum Belegdrucker |
||||||
| 5019205 | USB-Kabel Typ A–B, 2 m | Linear Height | 2 m | 18,50 € | ||
5019205 – Weitere Informationen zur AusführungUSB-Kabel Typ A–B, 2 m |
||||||
| 5019206 | Akkupack LH-600 | Linear Height | Akkupack | 158,00 € | ||
5019206 – Weitere Informationen zur AusführungAkkupack LH-600 |
||||||
| 5019207 | Einstellnormal LH-600 | Linear Height | Einstellnormal | 585,00 € | ||
5019207 – Weitere Informationen zur AusführungEinstellnormal LH-600 |
||||||
| 5019208 | Netzteil 12 V / 4 A | QM-Height / Linear Height | 12 V / 4 A | 97,00 € | ||
5019208 – Weitere Informationen zur AusführungNetzteil 12 V / 4 A |
||||||

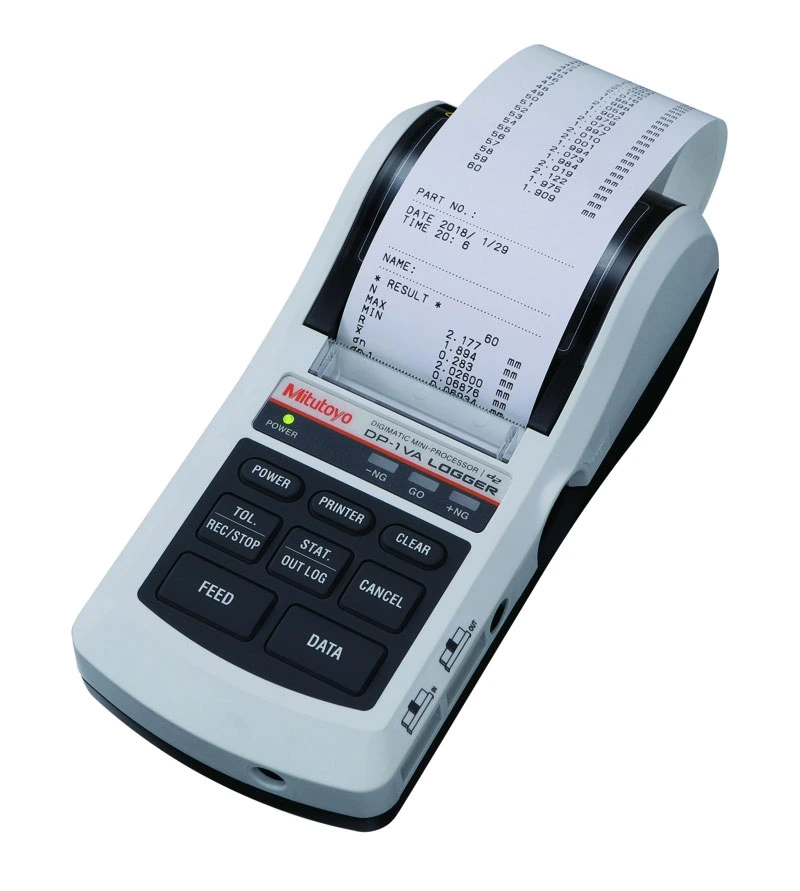

| 5019210 | DP-1VA LOGGER | QM-Height | Datenlogger | 546,00 € | ||
5019210 – Weitere Informationen zur Ausführung
DP-1VA LOGGER |
||||||
