Mitutoyo QM-Height

Digitale ABSOLUTE-Höhenmessgeräte für schnelle 1D-Messungen mit oder ohne Luftkissen.

  • Digitale ABSOLUTE-Höhenmessgeräte für schnelle 1D-Messungen mit oder ohne Luftkissen.
  • Messbereiche 0–350 oder 0–600 mm
  • ABSOLUTE-Linearmaßstab und Teileprogramme
  • Direkter Zugriff auf Höhe, Durchmesser und Steigung
Anfragekorb öffnen

Unverbindliche Nettopreise für B2B-Kunden. Die Daten werden automatisiert gepflegt; verbindlich ist ausschließlich unser geprüftes Angebot oder unsere Auftragsbestätigung.

Artikelnummern aus technischen Dokumenten und Zubehörlisten können Sie hier direkt zur Suche kopieren oder eingeben.

Produktbeschreibung

Technik und Anwendung im Überblick

Hier finden Sie bei Bedarf die vollständigen technischen und praktischen Informationen.

Vollständige Beschreibung anzeigen Beschreibung schließen

Einsatz und Messaufgaben

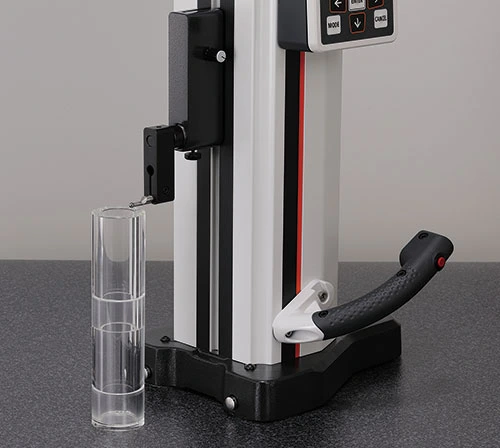

QM-Height ist für wiederkehrende 1D-Messaufgaben in Werkstatt und Qualitätssicherung ausgelegt. Höhe, Innen- und Außendurchmesser, Steigung sowie Max/Min/TIR-Funktionen lassen sich direkt aufrufen; gespeicherte Teileprogramme führen den Anwender durch wiederkehrende Abläufe.

Messsystem und technische Ausführung

Der hochgenaue ABSOLUTE-Linearmaßstab speichert die absolute Position. Je nach Ausführung beträgt der Messbereich 350 oder 600 mm; Modelle sind mit fester Basis oder Luftkissenabhebung verfügbar. Die Auflösung ist zwischen 0,001 und 0,005 mm wählbar.

Bedienung, Auswertung und Datenausgabe

Das fest am Gehäuse montierte Bedienfeld unterstützt GO/±NG-Toleranzentscheidungen, Preset und Datenspeicherung. Die lange Batterielaufzeit ermöglicht einen weitgehend netzunabhängigen Einsatz; Zubehör erlaubt Datenübertragung und Ausdruck.

Varianten, Zubehör und Ballbach-Service

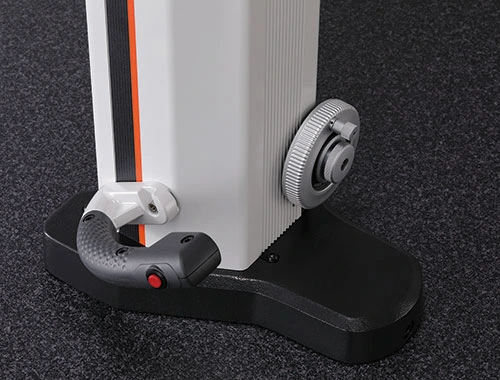

Vier Ausführungen decken zwei Messbereiche jeweils mit und ohne Luftkissen ab. Die separate Zubehörfamilie enthält Tasterträger, Messeinsätze, Drucker- und Datenkomponenten. Ballbach unterstützt bei der Zusammenstellung und Kalibrierung.

Artikelvarianten

Passende Ausführung auswählen

Ballbach-Art.-Nr. Ausführung Messspanne / Anwendungsbereich Ziffernschrittwert Fehlergrenze / Wiederholbarkeit Nettopreis Details Anfrage
5018001 ohne Luftkissenabhebung 0–350 mm 0,001 / 0,005 mm ±(2,4 + 2,1L/600) µm · Rechtwinkligkeit 7 µm · 2σ ≤ 1,8 µm 4.115,00 €
5018002 ohne Luftkissenabhebung 0–600 mm 0,001 / 0,005 mm ±(2,4 + 2,1L/600) µm · Rechtwinkligkeit 12 µm · 2σ ≤ 1,8 µm 4.954,00 €
5018003 mit Luftkissenabhebung 0–350 mm 0,001 / 0,005 mm ±(2,4 + 2,1L/600) µm · Rechtwinkligkeit 7 µm · 2σ ≤ 1,8 µm 4.544,00 €
5018004 mit Luftkissenabhebung 0–600 mm 0,001 / 0,005 mm ±(2,4 + 2,1L/600) µm · Rechtwinkligkeit 12 µm · 2σ ≤ 1,8 µm 5.375,00 €
