DIATEST Innen-Feinmessgeräte
Modulare Zweipunkt-Innenvergleichsmessgeräte für kleine Bohrungen und enge Toleranzen.
- Für Durchgangs- und Sacklochbohrungen
- Modular aus Tastkopf, Triebnadel, Halter und Anzeige
- Selbstzentrierende Messbacken
- Für Einzelprüfung und Serienkontrolle
Unverbindliche Nettopreise für B2B-Kunden. Die Daten werden automatisiert gepflegt; verbindlich ist ausschließlich unser geprüftes Angebot oder unsere Auftragsbestätigung.
Artikelnummern aus technischen Dokumenten und Zubehörlisten können Sie hier direkt zur Suche kopieren oder eingeben.
Produktbeschreibung
Technik und Anwendung im Überblick
Hier finden Sie bei Bedarf die vollständigen technischen und praktischen Informationen.
Vollständige Beschreibung anzeigen Beschreibung schließen
Vergleichsmessung kleiner Bohrungen
DIATEST-Innenfeinmessgeräte sind für präzise Zweipunkt-Vergleichsmessungen in kleinen Bohrungen ausgelegt. Je nach Tastkopf lassen sich Durchgangsbohrungen, Sacklöcher und parallele Abstände prüfen.

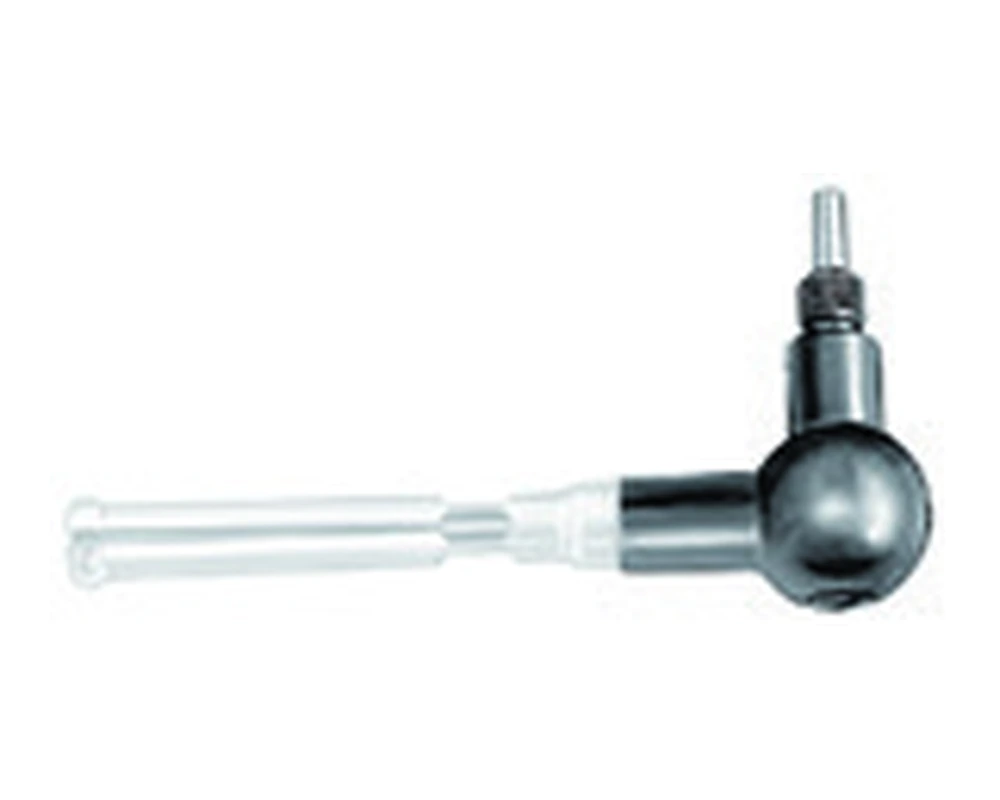

Modularer Aufbau für unterschiedliche Aufgaben
Das Messsystem besteht mindestens aus Tastkopf, Triebnadel, Halter mit 8-mm-Spannschaft, Anzeigegerät und Einstellring. Der Kegel der Triebnadel überträgt die Bewegung im Verhältnis 1:1 auf das Anzeigegerät. Komponenten können passend zur Messaufgabe kombiniert oder ausgetauscht werden.
Selbstzentrierung und Erkennung von Formabweichungen
Halbrunde Messbacken führen den Tastkopf selbstständig in der Bohrung. Beim leichten Pendeln wird der Umkehrpunkt ermittelt. Durch Messungen in verschiedenen Tiefen und Richtungen lassen sich neben dem Durchmesser auch Ovalität, Konizität sowie tonnen- oder trichterförmige Abweichungen erkennen.
Sicheres Einstellen und reproduzierbares Messen
Für die Einstellung wird ein geeigneter Einstellring verwendet. In Verbindung mit einem Messstativ kann die Umkehrpunktsuche entfallen, was besonders bei Serienprüfungen eine schnelle und bedienerunabhängigere Messung unterstützt.
Artikelvarianten
Passende Ausführung auswählen
| Ballbach-Art.-Nr. | Ausführung | Messbereich | Messtiefe | Skalenteilung / Auflösung | Nettopreis | Details | Anfrage |
|---|---|---|---|---|---|---|---|
| 4004001 | Standard, 0,47–0,97 mm | 0.47 - 0.97 | 1.106,00 € | ||||
4004001 – Weitere Informationen zur AusführungDIATEST Standard, 0,47–0,97 mm ist eine Ausführung der Produktfamilie DIATEST Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 0.47 - 0.97 mm. |
|||||||
| 4004002 | Standard, 0,95–1,55 mm | 0.95 - 1.55 | 687,00 € | ||||
4004002 – Weitere Informationen zur AusführungDIATEST Standard, 0,95–1,55 mm ist eine Ausführung der Produktfamilie DIATEST Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 0.95 - 1.55 mm. |
|||||||
| 4004003 | Standard, 1,50–3,20 mm | 1.5 - 3.2 | 994,00 € | ||||
4004003 – Weitere Informationen zur AusführungDIATEST Standard, 1,50–3,20 mm ist eine Ausführung der Produktfamilie DIATEST Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 1.5 - 3.2 mm. |
|||||||
| 4005003 | Sackloch, 3,05–3,95 mm | 3.05 - 3.95 | 1.384,00 € | ||||
4005003 – Weitere Informationen zur AusführungDIATEST Sackloch, 3,05–3,95 mm ist eine Ausführung der Produktfamilie DIATEST Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 3.05 - 3.95 mm. |
|||||||
| 4004004 | Standard, 3,70–7,80 mm | 3.7 - 7.8 | 1.061,00 € | ||||
4004004 – Weitere Informationen zur AusführungDIATEST Standard, 3,70–7,80 mm ist eine Ausführung der Produktfamilie DIATEST Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 3.7 - 7.8 mm. |
|||||||
| 4005004 | Sackloch, 7,70–9,80 mm | 7.7 - 9.8 | 1.439,00 € | ||||
4005004 – Weitere Informationen zur AusführungDIATEST Sackloch, 7,70–9,80 mm ist eine Ausführung der Produktfamilie DIATEST Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 7.7 - 9.8 mm. |
|||||||
| 4004005 | Standard, 9,40–16,60 mm | 9.4 - 16.6 | 1.096,00 € | ||||
4004005 – Weitere Informationen zur AusführungDIATEST Standard, 9,40–16,60 mm ist eine Ausführung der Produktfamilie DIATEST Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 9.4 - 16.6 mm. |
|||||||
| 4005005 | Sackloch, 17,40–20,60 mm | 17.4 - 20.6 | 1.428,00 € | ||||
4005005 – Weitere Informationen zur AusführungDIATEST Sackloch, 17,40–20,60 mm ist eine Ausführung der Produktfamilie DIATEST Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 17.4 - 20.6 mm. |
|||||||
| 4004006 | Standard, 20,40–27,60 mm | 20.4 - 27.6 | 1.344,00 € | ||||
4004006 – Weitere Informationen zur AusführungDIATEST Standard, 20,40–27,60 mm ist eine Ausführung der Produktfamilie DIATEST Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 20.4 - 27.6 mm. |
|||||||
| 4005006 | Sackloch, 27,40–30,60 mm | 27.4 - 30.6 | 1.818,00 € | ||||
4005006 – Weitere Informationen zur AusführungDIATEST Sackloch, 27,40–30,60 mm ist eine Ausführung der Produktfamilie DIATEST Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 27.4 - 30.6 mm. |
|||||||
| 4004007 | Standard, 28,90–41,10 mm | 28.9 - 41.1 | 1.170,00 € | ||||
4004007 – Weitere Informationen zur AusführungDIATEST Standard, 28,90–41,10 mm ist eine Ausführung der Produktfamilie DIATEST Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 28.9 - 41.1 mm. |
|||||||
| 4005007 | Sackloch, 28,90–41,10 mm | 28.9 - 41.1 | 1.336,00 € | ||||
4005007 – Weitere Informationen zur AusführungDIATEST Sackloch, 28,90–41,10 mm ist eine Ausführung der Produktfamilie DIATEST Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 28.9 - 41.1 mm. |
|||||||
Unser Angebot richtet sich ausschließlich an Unternehmer und öffentliche Auftraggeber. Alle Preise sind Nettopreise in Euro zzgl. gesetzlicher Umsatzsteuer, Verpackung und Versand. Die Preisangaben werden automatisiert aus unseren Produkt- und Preisstammdaten übernommen. Trotz regelmäßiger Kontrolle sind Übertragungs-, Eingabe-, Zuordnungs- oder Systemfehler möglich. Die Darstellung ist kein Angebot im Rechtssinne; verbindlich ist ausschließlich unser individuell geprüftes Angebot oder unsere Auftragsbestätigung. B2B-AGB
