Modularer Messbus zum Anschluss von inkrementalen Messsystemen

Modularer Messbus zum Anschluss von inkrementalen Messsystemen

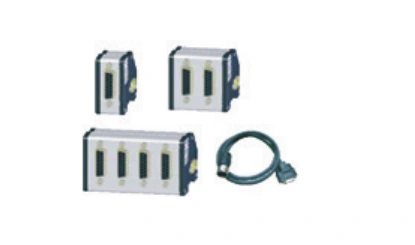

IMBus-Module für 1-Vpp- und TTL-RS422-Messsysteme einschließlich Konverterkabeln.

  • Messmodule für inkrementale Messsysteme mit 1 Vpp oder TTL-RS422
  • Referenzmarken- und Fehlersignalauswertung
  • 24-/32-Bit-Zähler und 1600 Messwerte pro Sekunde
  • Konverterkabel und Adapter für weitere Signalformen
Weitere Dokumente Anfragekorb öffnen

Unverbindliche Nettopreise für B2B-Kunden. Die Daten werden automatisiert gepflegt; verbindlich ist ausschließlich unser geprüftes Angebot oder unsere Auftragsbestätigung.

Artikelnummern aus technischen Dokumenten und Zubehörlisten können Sie hier direkt zur Suche kopieren oder eingeben.

Produktbeschreibung

Technik und Anwendung im Überblick

Hier finden Sie bei Bedarf die vollständigen technischen und praktischen Informationen.

Vollständige Beschreibung anzeigen Beschreibung schließen

1-Vpp-Messsysteme

IMB-dm Module verarbeiten 1-Vpp-Signale. 11-µA-Systeme können über ein Konverterkabel angeschlossen werden. Die Interpolation ist von 1 bis 8000 programmierbar.

TTL-RS422-Messsysteme

IMB-tc Module sind für inkrementale TTL-RS422-Systeme ausgelegt und verarbeiten Flankenabstände bis 40 ns.

Bussynchrone Auswertung

Beide Modulgruppen unterstützen Referenzmarken, Fehlersignale und bussynchrone dynamische Messungen mit Messstellenverknüpfungen.

Artikelvarianten

Passende Ausführung auswählen

Ballbach-Art.-Nr. Ausführung Anschlüsse Signal Messrate / Kabel Nettopreis Details Anfrage
8050010 IMB-dm1 1 1 Vpp 1600 Messwerte/s 315,00 €
8050011 IMB-dm2 2 1 Vpp 1600 Messwerte/s 422,00 €
8050012 IMB-dm4 4 1 Vpp 1600 Messwerte/s 615,00 €
8050020 IMB-tc1 1 TTL-RS422 1600 Messwerte/s 315,00 €
8050021 IMB-tc2 2 TTL-RS422 1600 Messwerte/s 422,00 €
8050022 IMB-tc4 4 TTL-RS422 1600 Messwerte/s 615,00 €

Unser Angebot richtet sich ausschließlich an Unternehmer und öffentliche Auftraggeber. Alle Preise sind Nettopreise in Euro zzgl. gesetzlicher Umsatzsteuer, Verpackung und Versand. Die Preisangaben werden automatisiert aus unseren Produkt- und Preisstammdaten übernommen. Trotz regelmäßiger Kontrolle sind Übertragungs-, Eingabe-, Zuordnungs- oder Systemfehler möglich. Die Darstellung ist kein Angebot im Rechtssinne; verbindlich ist ausschließlich unser individuell geprüftes Angebot oder unsere Auftragsbestätigung. B2B-AGB

Zubehör

Passende Ergänzungen

Bild folgt
Zubehör

Konverterkabel 11 µA / 1 Vpp

Kupplung für 9-poligen Rundstecker und 15-poligen Sub-D-Stecker.

Ballbach-Art.-Nr. 8050013

172,00 € netto
Bild folgt
Zubehör

Anschlussadapter IK220 / IMB-dm

Anschlussadapter IK220 / IMB-dm.

Ballbach-Art.-Nr. 8050014

68,00 € netto
Bild folgt
Zubehör

Universal-Konverterkabel Analog 0°/90° auf 1 Vpp

Mit 15-poligem Sub-D-Stecker.

Ballbach-Art.-Nr. 8050015

172,00 € netto
Bild folgt
Zubehör

Universal-Konverterkabel TTL 0°/90° auf TTL-RS422

Mit 15-poligem Sub-D-Stecker.

Ballbach-Art.-Nr. 8050023

172,00 € netto
